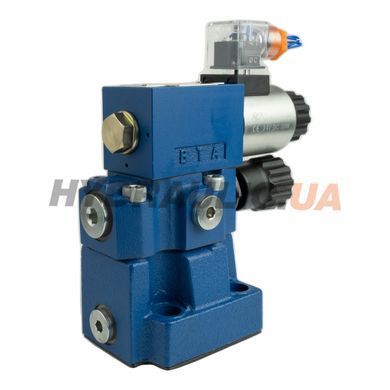

Запобіжний клапан стикового монтажу DBW10B2-50-100W110RN9Z виробництва Oleodinamica Mozioni (Італія) — пілотний розвантажувальний клапан типорозміру NG10 (ISO 4401-05) з соленоїдним керуванням 110V AC. Варіант B2 з максимальним тиском налаштування 100 bar. Призначений для ринків і обладнання зі стандартом живлення 110V AC (Північна Америка, Японія, спеціальне промислове обладнання). Пілотна конструкція забезпечує стабільне розвантаження системи при витратах до 200 л/хв.
Розшифровка артикулу DBW10B2-50-100W110RN9Z
| DBW | Pilot-operated solenoid pressure unloading valve |
| 10 | Типорозмір NG10 (ISO 4401-05) |
| B2 | Варіант B, виконання 2 (внутрішнє пілотування) |
| 50 | Серія 50 (5-те покоління) |
| 100 | Максимальний тиск налаштування 100 bar |
| W110R | Соленоїд AC 110V (Wechselstrom), ректифікований |
| N9 | Без ручного дублювання |
| Z | Стандартне підключення |
Технічні характеристики
| Виробник | Oleodinamica Mozioni, Італія |
| Артикул виробника | DBW10B2-50-100W110RN9Z |
| Типорозмір | NG10 / ISO 4401-05 |
| Тип клапана | Пілотний розвантажувальний (варіант B2), соленоїд 110V AC |
| Максимальний тиск налаштування | 100 bar |
| Максимальна витрата | 200 л/хв |
| Напруга живлення соленоїда | 110V AC |
| Робоча рідина | Мінеральне масло HLP/HM, в'язкість 10–380 cSt |
| Матеріал ущільнень | NBR (стандарт) |
| Діапазон робочих температур | −20°C … +80°C |
| Монтаж | Стиковий (модульний) на плиту ISO 4401-05 |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Функціональні аналоги
Функціональні аналоги: Bosch Rexroth DBW10B2 (серія 50) у виконанні W110R — Oleodinamica Mozioni виробляє за ліцензованою специфікацією Rexroth 50-серії. Монтажні розміри та гідравлічна схема ідентичні оригіналу Rexroth.
Переваги
- Напруга 110V AC — ідеальний вибір для обладнання під американський або японський стандарт живлення
- Налаштування 100 bar — для низькотискових гідравлічних систем, підіймачів і маніпуляторів
- Пілотна конструкція B2 — ефективне розвантаження без зовнішнього пілотного трубопроводу
- Ректифікований соленоїд W110R — знижений нагрів порівняно з чистим AC виконанням
Типове застосування
Гідравлічне обладнання для ринків Північної Америки (110V/60Hz), промислові системи зі стандартом 110V AC, сервісне та запасне постачання для імпортованого обладнання, гідростанції в зонах з нестабільним живленням 110V.
Чи можна використовувати DBW10B2-50-100W110RN9Z у мережі 220V?
Ні. Котушка соленоїда розрахована строго на 110V AC. Подача 220V призведе до миттєвого виходу котушки з ладу. Для мережі 220V/230V AC обирайте варіант W230R.
Яке налаштування тиску є мінімальним для 100 bar пружини?
Мінімальне налаштування — близько 15–20 bar. Якщо потрібен тиск у діапазоні 50–315 bar, обирайте відповідний варіант артикулу (50, 200 або 315 bar).
Чи можна модернізувати 110V котушку до 24V DC?
Так, котушка DBW10 є замінною без розбирання гідравлічного блоку. Достатньо знята стара котушка і встановити нову котушку 24V DC (G24) з відповідним роз'ємом. Гідравлічна частина залишається незмінною.
Чи поставляється клапан з налаштованим тиском?
Клапани DBW постачаються з заводським налаштуванням за замовленням або із заглушеним регулюванням. Фінальне налаштування виконується на стенді або безпосередньо в системі при першому запуску.
