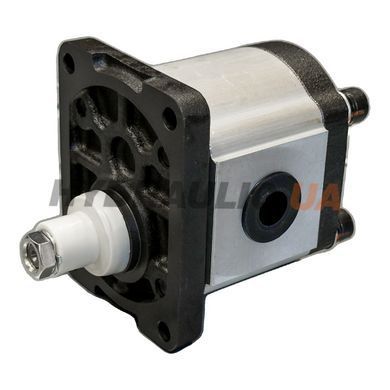

Насос шестеренний Oleodinamica Mozioni 2ABPG10L04Z03-A — односекційний насос зовнішнього зачеплення 2 групи з робочим об'ємом 10 см³/об. Серія 2ABP — бюджетна лінійка Mozioni для гідробортів, самоскидних надбудов і приводів кранів-маніпуляторів.
Номінальний робочий тиск — 260 бар, короткочасний піковий — 300 бар. Номінальна частота обертання 2000 об/хв, максимальна — 3000 об/хв. Теоретична подача становить 15 л/хв при 1500 об/хв (типовий чотириполюсний електродвигун) і 20 л/хв на номінальних 2000 об/хв. Реальна подача менша на величину об'ємних втрат, які зростають з тиском.
Порти всмоктування і нагнітання — G1/2″ з глибиною різьби 17 мм. Вал конічний 1:8 зі шпонкою Woodruff 3,165×6,5×16 і різьбою M12×1,25-6H під стяжну гайку. Фланець 90 × 71,5 мм з центрувальним буртом Ø36,5 мм і 4 × Ø9 мм кріпильними отворами (крок 32,2 мм). Напрям обертання — правий (CW, якщо дивитися з боку вала). Довжина корпусу L = 108,5 мм, розмір L1 = 48,5 мм.
Технічні характеристики
| Артикул виробника (MPN) | 2ABPG10L04Z03-A |
| Виробник | Oleodinamica Mozioni |
| Країна виробництва | Італія |
| Тип насоса | Шестеренний, зовнішнього зачеплення |
| Група | 2 група |
| Кількість секцій | 1 |
| Робочий об'єм | 10 см³/об |
| Номінальний робочий тиск | 260 бар |
| Максимальний (піковий) тиск | 300 бар |
| Номінальна частота обертання | 2000 об/хв |
| Максимальна частота обертання | 3000 об/хв |
| Напрям обертання | Праве (CW, з боку вала) |
| Порт всмоктування / нагнітання | G1/2″ (глибина 17 мм) |
| Вал | конічний 1:8, шпонка Woodruff 3,165×6,5×16, різьба M12×1,25-6H |
| Фланець | 90 × 71,5 мм, бурт Ø36,5 мм, 4 × Ø9 мм |
| Довжина корпусу L | 108,5 мм |
| Розмір L1 | 48,5 мм |
| Гарантія | 12 міс |
Модифікації серії в наявності
| Модель | Об'єм, см³/об | Ном. тиск, бар | Пік. тиск, бар | L, мм | Обертання |
|---|---|---|---|---|---|
| 2ABPG08L04Z03-A | 8 | 260 | 300 | 105 | праве |
| 2ABPG10L04Z03-A ◀ | 10 | 260 | 300 | 108,5 | праве |
| 2ABPG10L04Z03L-A | 10 | 260 | 300 | 108,5 | ліве |

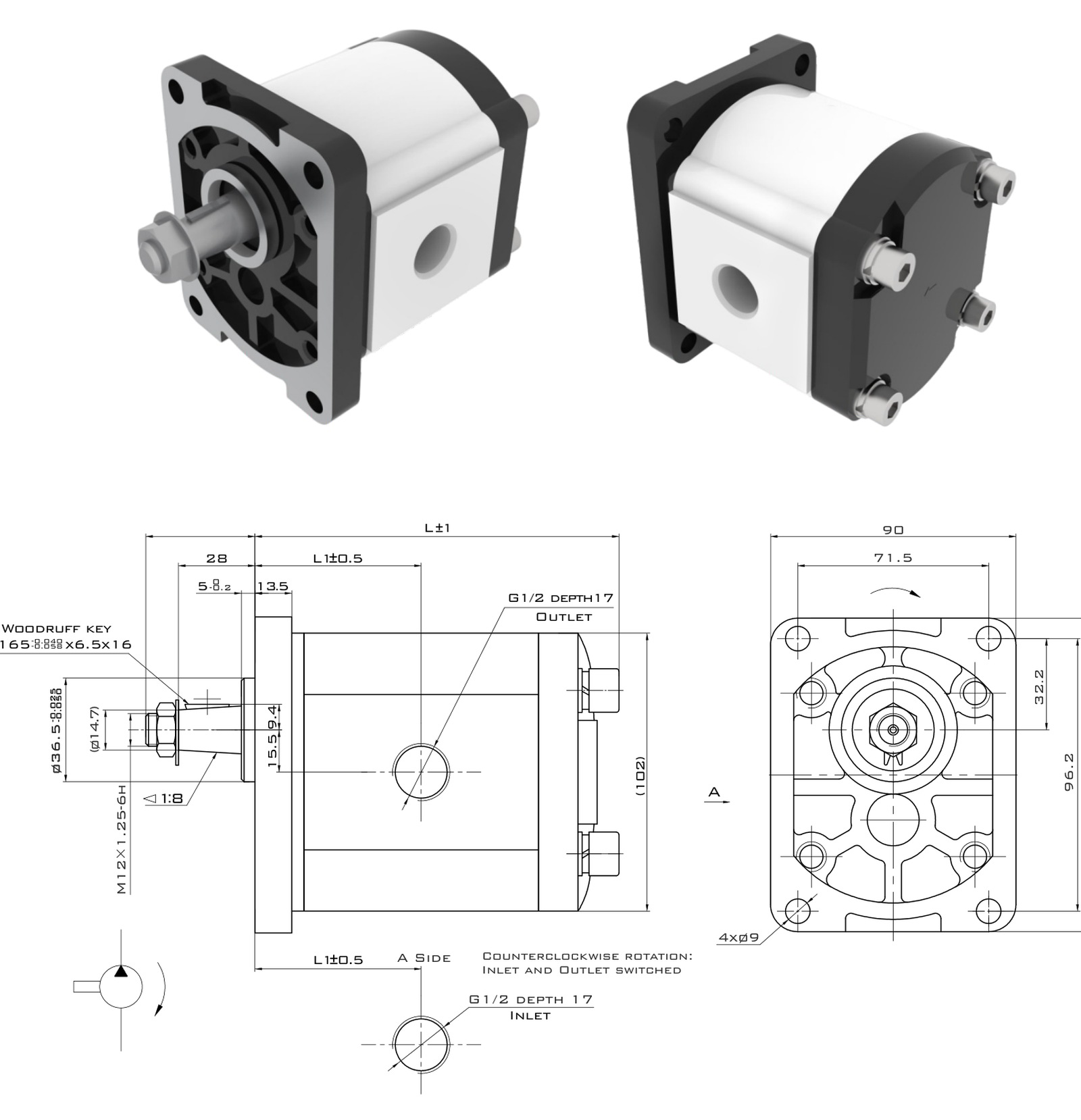

Габаритне креслення
Габаритне креслення та повна технічна документація виробника (PDF) доступні у вкладці «Файли» на цій сторінці.
Особливості серії 2ABP
- 10 см³/об при 260 бар номінального тиску — паспортні значення Oleodinamica Mozioni
- Конічний вал 1:8 зі шпонкою — знімається без знімача, стягується гайкою M12×1,25-6H
- Різьбові порти G1/2″ безпосередньо в кришці — не потрібен перехідний фланець
- Запас за тиском: піковий 300 бар проти номінального 260 бар
Застосування
Насос розрахований на гідробортів, самоскидних надбудов і приводів кранів-маніпуляторів. Підбір ведеться за потрібною подачею: при 1500 об/хв це 15 л/хв, при 2000 об/хв — 20 л/хв. Тиск у системі не повинен перевищувати 260 бар у тривалому режимі; 300 бар допускаються лише короткочасно.
Питання та відповіді
Яку подачу дає 2ABPG10L04Z03-A?
Теоретична подача — 15 л/хв при 1500 об/хв і 20 л/хв на номінальних 2000 об/хв. Формула: об'єм 10 см³ × оберти ÷ 1000.
Який тиск витримує насос?
Номінальний робочий тиск — 260 бар у тривалому режимі. Піковий 300 бар паспорт допускає лише короткочасно, наприклад при спрацюванні запобіжного клапана.
Як кріпиться вал і чим його стягувати?
Вал конічний з ухилом 1:8, передача крутного моменту — сегментною шпонкою Woodruff 3,165×6,5×16, фіксація — гайкою по різьбі M12×1,25-6H. Шків або напівмуфта саджаються на конус без додаткової обробки.
Яка різьба портів?
Вхід і вихід — G1/2″ (BSPP), глибина різьби 17 мм. Обидва порти однакові, розташовані в корпусі насоса.
Чи можна змінити напрям обертання?
Це виконання паспорт подає як праве (CW). Напрям обертання закладений у конструкцію насоса, змінювати його на працюючому виробі не можна — для лівого приводу потрібне окреме виконання.
