Насос шестеренний Oleodinamica Mozioni 2ABPF25L69Z03-A — односекційний насос зовнішнього зачеплення 2 групи з робочим об'ємом 25 см³/об. Серія 2ABP — бюджетна лінійка Mozioni для великопотокових приводів: самоскидних кузовів, гідробортів вантажопідйомністю понад тонну, комунальної техніки.
Номінальний робочий тиск — 170 бар, короткочасний піковий — 210 бар. Номінальна частота обертання 2000 об/хв, максимальна — 3000 об/хв. Теоретична подача становить 37,5 л/хв при 1500 об/хв (типовий чотириполюсний електродвигун) і 50 л/хв на номінальних 2000 об/хв. Реальна подача менша на величину об'ємних втрат, які зростають з тиском.
Порти всмоктування і нагнітання — G3/4″ з глибиною різьби 19 мм. Вал конічний 1:8 зі шпонкою Woodruff 3,165×6,5×16 і різьбою M12×1,25-6H під стяжну гайку. Фланець 90 × 71,5 мм з центрувальним буртом Ø36,5 мм і 4 × Ø9 мм кріпильними отворами (крок 32,2 мм). Напрям обертання — правий (CW, якщо дивитися з боку вала). Довжина корпусу L = 133,5 мм, розмір L1 = 61 мм.
Технічні характеристики
| Артикул виробника (MPN) | 2ABPF25L69Z03-A |
| Виробник | Oleodinamica Mozioni |
| Країна виробництва | Італія |
| Тип насоса | Шестеренний, зовнішнього зачеплення |
| Група | 2 група |
| Кількість секцій | 1 |
| Робочий об'єм | 25 см³/об |
| Номінальний робочий тиск | 170 бар |
| Максимальний (піковий) тиск | 210 бар |
| Номінальна частота обертання | 2000 об/хв |
| Максимальна частота обертання | 3000 об/хв |
| Напрям обертання | Праве (CW, з боку вала) |
| Порт всмоктування / нагнітання | G3/4″ (глибина 19 мм) |
| Вал | конічний 1:8, шпонка Woodruff 3,165×6,5×16, різьба M12×1,25-6H |
| Фланець | 90 × 71,5 мм, бурт Ø36,5 мм, 4 × Ø9 мм |
| Довжина корпусу L | 133,5 мм |
| Розмір L1 | 61 мм |
| Гарантія | 12 міс |

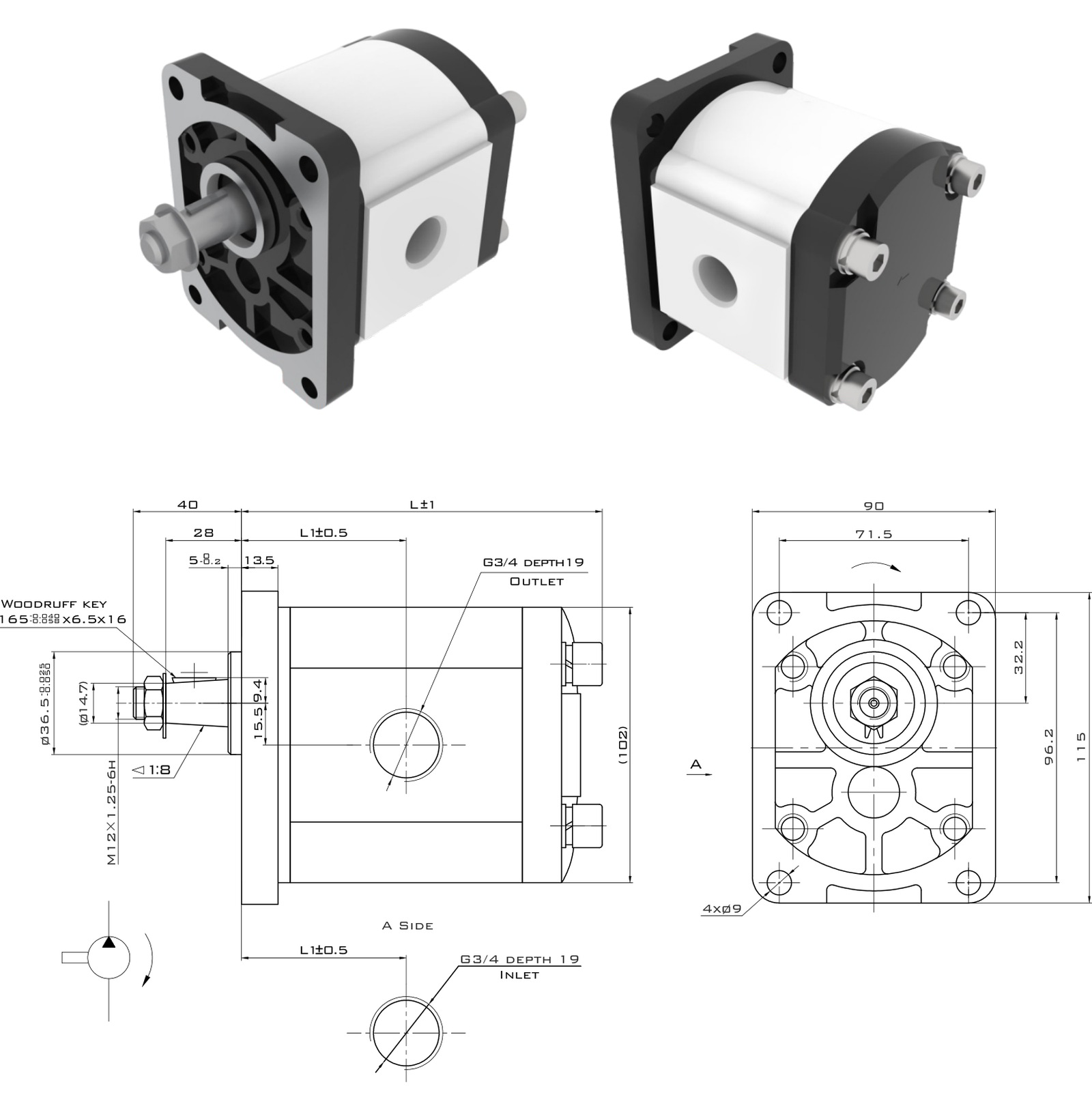

Габаритне креслення
Габаритне креслення та повна технічна документація виробника (PDF) доступні у вкладці «Файли» на цій сторінці.
Особливості серії 2ABP
- 25 см³/об при 170 бар номінального тиску — паспортні значення Oleodinamica Mozioni
- Конічний вал 1:8 зі шпонкою — знімається без знімача, стягується гайкою M12×1,25-6H
- Різьбові порти G3/4″ безпосередньо в кришці — не потрібен перехідний фланець
- Запас за тиском: піковий 210 бар проти номінального 170 бар
Застосування
Насос розрахований на великопотокових приводів: самоскидних кузовів, гідробортів вантажопідйомністю понад тонну, комунальної техніки. Підбір ведеться за потрібною подачею: при 1500 об/хв це 37,5 л/хв, при 2000 об/хв — 50 л/хв. Тиск у системі не повинен перевищувати 170 бар у тривалому режимі; 210 бар допускаються лише короткочасно.
Питання та відповіді
Яку подачу дає 2ABPF25L69Z03-A?
Теоретична подача — 37,5 л/хв при 1500 об/хв і 50 л/хв на номінальних 2000 об/хв. Формула: об'єм 25 см³ × оберти ÷ 1000.
Який тиск витримує насос?
Номінальний робочий тиск — 170 бар у тривалому режимі. Піковий 210 бар паспорт допускає лише короткочасно, наприклад при спрацюванні запобіжного клапана.
Як кріпиться вал і чим його стягувати?
Вал конічний з ухилом 1:8, передача крутного моменту — сегментною шпонкою Woodruff 3,165×6,5×16, фіксація — гайкою по різьбі M12×1,25-6H. Шків або напівмуфта саджаються на конус без додаткової обробки.
Яка різьба портів?
Вхід і вихід — G3/4″ (BSPP), глибина різьби 19 мм. Обидва порти однакові, розташовані в корпусі насоса.
Чи можна змінити напрям обертання?
Це виконання паспорт подає як праве (CW). Напрям обертання закладений у конструкцію насоса, змінювати його на працюючому виробі не можна — для лівого приводу потрібне окреме виконання.
