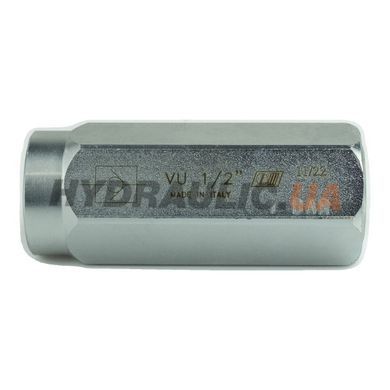

Зворотній клапан VU 1/2 V0610/1 70 л/хв 1 бар Oleodinamica Marchesini для високого тиску

Зворотній клапан VU 1/2 серії VU виробництва Oleodinamica Marchesini (Італія) — лінійний зворотній клапан конусного типу з різьбовим приєднанням G 1/2 (BSPP). Артикул виробника V0610/1. Максимальний робочий тиск 350 бар, максимальна витрата 70 л/хв, стандартний тиск відкриття 1 бар.

Конструкція клапана: корпус з оцинкованої сталі, внутрішні деталі — загартована та шліфована сталь, ущільнення конічне (керований конус), перетікання у закритому стані відсутнє. Стандартні пружини доступні на тиск відкриття 1 / 3 / 5 / 8 бар — у цьому артикулі встановлено пружину 1 бар. Довжина корпуса 77 мм, шестигранник під ключ 30 мм, зовнішній діаметр 34 мм, маса 0,322 кг.

Клапан VU підтримує тиск у гідросистемі, не дозволяючи робочій рідині перетікати у зворотньому напрямку. Типові застосування: блокування потоку між насосом і споживачем, утримання навантаження на гідроциліндрі, захист від реверсивного потоку при зупинці насосу, обмеження зливу із акумулятора. Підключення V — лінія подачі, C — споживач; вільний прохід V→C, блокування C→V. Аналоги конструкції: Bosch Rexroth Z1S, Atos DR/DB.

Робоча температура мастила до +50 °C (короткочасно до +80 °C), в'язкість 30 сСт (рекомендована). Сумісне з мінеральним гідравлічним мастилом класів HL, HLP, HM. Положення монтажу — будь-яке. Гарантія виробника 12 міс.

Габаритне креслення

Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».

Що означає позначення V0610/1?
V0610 — базовий код типорозміру VU 1/2 (приєднання G 1/2, максимальна витрата 70 л/хв), суфікс /1 — тиск відкриття пружини 1 бар. Стандартні варіанти тиску відкриття: 1, 3, 5, 8 бар.

Яка різниця між /1 і іншими тисками відкриття (3, 5, 8 бар)?
Тільки пружина: чим вищий тиск відкриття, тим більший перепад потрібен для початку перетікання V→C. Усі інші параметри (різьба, корпус, габарити, max тиск 350 бар) однакові. Вибір залежить від системного протитиску.

Чи можна використовувати клапан як гідрозамок?
Ні. VU — простий зворотній клапан без керування. Для утримання навантаження з можливістю керованого відкриття використовуйте пілотовані гідрозамки (наприклад, серії VBPDE або інші двосторонні).

Який матеріал ущільнень і чи стійкий до синтетичного мастила?
Стандартні ущільнення NBR (BUNA-N), сумісні з мінеральними мастилами HL/HLP. Для HFC, HFDU або фосфоратних рідин потрібне виконання з FKM (Viton) — на замовлення (опція PE у виробника).

Чи можна замовити версію з NPT різьбою або з нержавіючою сталлю?
Так. Опції виробника: NPT (код VN... замість V0...), нержавіюча сталь (код VX... замість V0...). Доставка на замовлення — уточнюйте.
