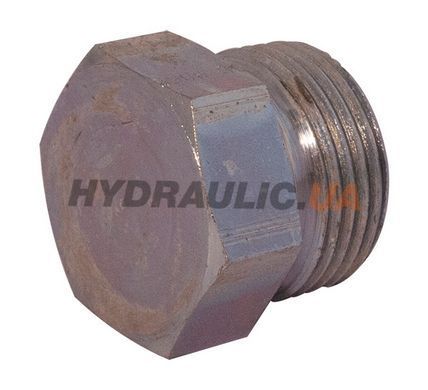

Пробка Адаптер ROV-S (ВАЖКА СЕРІЯ) CES метрична тато, тип ущільнення - внутрішній конус 24 °. Значення різьблення - метрична.
Адаптери з врізними кільцями використовуються для трубопроводів, в основному в гідравлічних і пневматичних системах. HYDRAULIC.UA також пропонує фітинги з врізними кільцями з нержавіючої сталі для агресивних середовищ і рідин. Робочий тиск до 63 МПа / 630 бар, для труб із зовнішнім діаметром 4-42 мм. Тиск відповідає ISO 8434-1. Фітинги з врізними кільцями характеризуються дуже жорстким з'єднанням труб, стійкістю до вібрацій і імпульсного тиску. Фітинги можуть бути демонтовані і встановлені назад більш ніж один раз. При установці фітингів з врізними кільцями, дві кромки врізного кільця впресовуються в трубу, що створює механічну опору. Перший край проникає в трубу до того, як другий почне врізатися в трубу. Третя частина врізного кільця впресовується між конусом і трубою для запобігання вібрацій на ріжучих краях. Четверта частина запобігає радіальне переміщення. Конструкція профілю кільця забезпечує міцну осьову і радіальну опору. Напруга розподіляється по всій довжині врізного кільця.
МАТЕРІАЛИ
Фітинги з врізними кільцями виробляються з автоматної сталі або з кованих матеріалів. Стандартно поверхні оброблені Е-покриттям. Е-покриття - це назва обробки поверхонь, яке HYDRAULIC.UA використовує для своїх фітингів. Воно не містить Cr6 і тому більш екологічно чисте і безпечне для людського здоров'я. Робоча температура до + 200 ° C. Ущільнення NBR максимум + 90 ° C.
З'ЄДНАННЯ
Дюймове трубне різьблення G, конічна трубна різьба R, конічне різьблення NPTF, UNF, метрична різьба. Конус врізного кільця відповідає IOS 8434-1
СЕРТИФІКАТИ
HYDRAULIC.UA може постачати фітинги відповідно до таких стандартів та сертифікатами: DVGW, Norske Veritas, Germanischer Lloyd, ISO 9002.
Різьбові з'єднання з врізним кільцем під 24 градуси в залежності від стійкості до тиску нормативно розбиті на три серії. Найлегша серія (LL) стандартизована тільки для зовнішніх діаметрів труб 4, 5, 6 і 8 мм. На підставі відносно низьких навантажень тиском серія LL - застосовується переважно в системах стисненого повітря, газової техніки та централізованого змащення. Різьбові з'єднання з прогресивним кільцем легкої серії L поставляються для діаметрів від 6 до 42 мм і по тискам покривають більшу частину вироблених гідравлічних агрегатів. Переваги легкої серії складаються відповідно всіх внутрішніх отворів товщині стінок, в даному випадку - тонкостінних труб. Для систем з високими тисками використовується серія S з товстостінними трубами. При цьому не можна перевищувати визначений виробником максимально допустимий тиск.
Характерними ознаками таких з'єднань є:
- Різьба в метричній системі вимірювань;
- Кут конуса адаптера 24 °. З'єднання із зовнішнім різьбленням має внутрішній конус, з'єднання з внутрішнім різьбленням має зовнішній конус з гумовим кільцем ущільнювача;
- Кожна серія відповідає певному зовнішньому діаметру труби, а кожному зовнішньому діаметру труби відповідає метрична різьба;
- Фіксація з'єднання на трубопроводі здійснюється за допомогою врізного кільця і гайки.
З будь-яких питань Вам з радістю дадуть відповідь наші майстри, зателефонувавши нам по телефону або можна скористатися онлайн формою.
ТЕХНІЧНА ІНФОРМАЦІЯ
Артикул | Тип | Різьба |
---|---|---|
7510-01-06 | ROV 6 S | M 14 x 1,5 M |
7510-01-08 | ROV 8 S | M 16 x 1,5 M |
7510-01-10 | ROV 10 S | M 18 x 1,5 M |
7510-01-12 | ROV 12 S | M 20 x 1,5 M |
7510-01-14 | ROV 14 S | M 22 x 1,5 M |
7510-01-16 | ROV 16 S | M 24 x 1,5 M |
7510-01-20 | ROV 20 S | M 30 x 2,0 M |
7510-01-25 | ROV 25 S | M 36 x 2,0 M |
7510-01-30 | ROV 30 S | M 42 x 2,0 M |
7510-01-38 | ROV 38 S | M 52 x 2,0 M |
