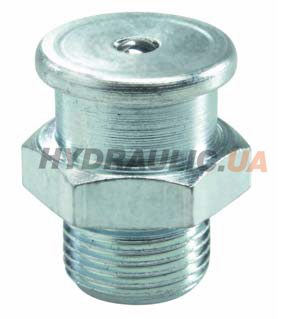

Прес-маслянка плоска Ø 22 мм M16×1,5 — штуцер подачі пластичного мастила за DIN 3404, тип M1, форма A (пряма, 180°). Виробник — UMETA, Німеччина. Постачається поштучно.
Плоска маслянка відрізняється від кулькової DIN 71412 не різьбою, а головкою: замість конічної головки Ø 6,5 мм тут пласка головка Ø 22 мм. Ці два типи не взаємозамінні за оснасткою — потрібен наконечник під плоску головку, звичайна чотирипелюсткова муфта на неї не сідає.
M16×1,5 — найбільша різьба ряду, і єдина позиція з головкою Ø 22 мм замість 16 мм. Наконечник під Ø 16 мм на неї не сяде.
Технічні характеристики
| Стандарт | DIN 3404, тип M1, форма A (180°) |
| Різьба (GW) | M16×1,5, метрична |
| Діаметр головки | 22 мм |
| Загальна довжина (L1) | 21,5 мм |
| Довжина різьбової ніжки (L2) | 8 мм |
| Розмір під ключ (SW) | 22 мм, шестигранник |
| Матеріал | сталь, гартована |
| Покриття | цинкування з пасивацією |
| Артикул виробника | 4302219, 4312219, 4322219 |
| Пакування | поштучно |
Конструкція
- Пласка головка Ø 22 мм. Велика опорна площа замість конуса — наконечник сідає торцем, без бокового навантаження на маслянку. Це головна причина, чому плоский тип ставлять там, де точку змащують часто й швидко.
- Циліндрична різьба. Стандарт DIN 3404 передбачає саме циліндричну різьбу — герметичність забезпечує прилягання торця, а не заклинювання витків.
- Зворотний клапан. Тримає мастило в каналі й не пускає бруд усередину між змащуваннями.
- Шестигранник 22 мм. Монтаж ключем, без обтискання головки.
- Інші матеріали під замовлення. Латунь, нержавіючі сталі V2A і V4A.
Де застосовується
Плоскі маслянки ставлять там, де до точки підходять часто й під прямим кутом: пресове й ковальське обладнання, конвеєрні лінії, підйомні механізми, важкі напрямні. Пласка головка витримує щоденне обслуговування краще за конічну, бо навантаження лягає на торець, а не на кромку конуса.
Перед монтажем перевіряють простір навколо точки: для головки Ø 16 мм каталог вимагає вільної зони близько 55 мм по осі підходу й 32 мм упоперек — інакше наконечник не сяде рівно.
Сумісність
Потрібен наконечник під плоску маслянку — лійковий або спеціальний плоский. Наконечники під конічні маслянки DIN 71412 на цю позицію не стають. Сам шприц підходить будь-який, різниця тільки в оснастці.
Обмеження
Прес-маслянка захищає точку змащування від зовнішнього бруду й вологи, але не виконує функцію ущільнення проти внутрішнього тиску у вузлі — це прямо зазначає виробник.
