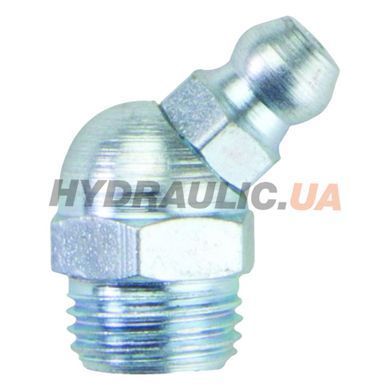

Прес-маслянка кулькова кутова 45° R1/8″-28 — штуцер подачі пластичного мастила за DIN 71412, форма B (45°). Виробник — UMETA, Німеччина; артикул виробника 1201156. Постачається поштучно.
Довжину різьбової ніжки 5,5 мм звіряють із глибиною різьбового отвору у вузлі: коротка ніжка не дістане до каналу, задовга впреться в дно і не дасть головці сісти на місце. Кутове виконання виносить головку на 11,5 мм від осі різьби — цей виліт має вписатись у вільний простір біля точки змащування. У цій самій різьбі на складі є також пряме та 90° виконання. Дюймова конічна різьба BSPT: ущільнюється конусом витків, підмотки не потребує. Метрична маслянка того ж діаметра в такий отвір не стане.
Технічні характеристики
| Стандарт | DIN 71412, форма B (45°) |
| Різьба (GW) | R1/8″-28, дюймова конічна BSPT |
| Кут (W) | 45° |
| Загальна довжина (L1) | 25 мм |
| Довжина різьбової ніжки (L2) | 5,5 мм |
| Довжина кутової частини (WL) | 11,5 мм |
| Розмір під ключ (SW) | 11 мм, шестигранник |
| Діаметр головки | 6,5 (−0,2) мм |
| Матеріал | сталь 11SMnPb30+C, гартована |
| Покриття | цинкування з пасивацією |
| Твердість робочого торця | від 550 HV |
| Артикул виробника | 1201156, 1211156, 1221156, 1241156 |
| Пакування | поштучно |
Конструкція
- Кулько-пружинний зворотний клапан. Утримує мастило в каналі й закриває вхід від пилу та вологи в проміжку між змащуваннями.
- Головка Ø 6,5 мм. Стандартний профіль DIN 71412 — на неї сідає будь-яка серійна муфта або наконечник шприца.
- Гартування робочого торця від 550 HV. Вимога стандарту: кромка головки не збивається муфтою при щозмінному змащуванні.
- Шестигранник 11 мм. Монтаж ключем із контролем моменту, без обтискання головки пасатижами.
- Інші матеріали під замовлення. Той самий типорозмір UMETA виготовляє також у латуні CuZn39Pb3, нержавіючих сталях V2A (1.4305) і V4A (1.4404) — для харчових виробництв, морського й хімічно агресивного середовища.
Де застосовується
Точки змащування з різьбою R1/8″-28 — це підшипникові вузли й опори, шарніри, карданні та привідні вали, лінійні напрямні й ходові гвинти, осі, корпуси гідроциліндрів, промислові ланцюгові передачі.
Кутове виконання 45° ставлять, коли підійти до точки по осі отвору заважає корпус або сусідня деталь, але місце для косого підходу лишається. Якщо простору немає і збоку, беруть виконання 90°.
Сумісність
Профіль головки стандартний, тому позиція працює з будь-яким шприцом для змащування — важільним, пневматичним чи акумуляторним — через звичайну чотирипелюсткову муфту. Для щільних вузлів і частого обслуговування виробник рекомендує гідравлічну захватну муфту: вона фіксується на головці й не зривається під тиском.
Точки на техніці, що працює в пилу або бруді, закривають захисним ковпачком. Зношену або зламану маслянку викручують екстрактором, який заодно відновлює різьбу в отворі.
Обмеження
Прес-маслянка захищає точку змащування від зовнішнього бруду й вологи, але не виконує функцію ущільнення проти внутрішнього тиску у вузлі — це прямо зазначає виробник.
Перед монтажем перевіряють вільний простір навколо точки: муфта шприца має сідати на головку повністю, інакше подача мастила йтиме повз канал.
