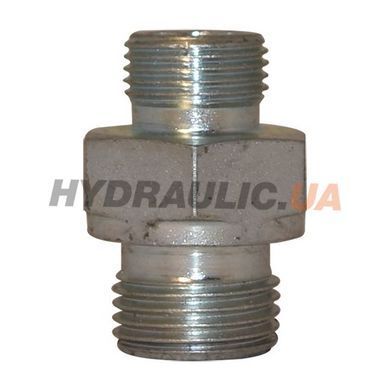

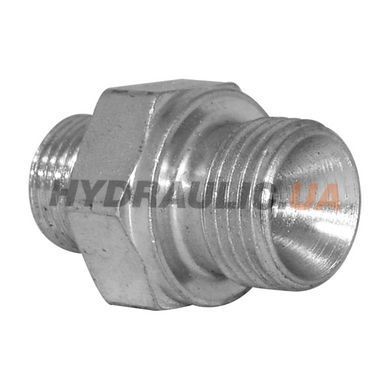

Перехідник CES Важка S серія x BSP з різьбою М14 х 1,5 під трубку 6 мм X G 1/4

Артикул 65030605
В наявності

Адаптер CES x BSP M. Тип ущільнення CES - внутрішній конус 24 °, по корпусу. Тип ущільнення G M BSP - внутрішній конус 60 град, ущільнення по корпусу. Важка S серія



Адаптери з врізними кільцями використовуються для трубопроводів, в основному в гідравлічних і пневматичних системах. HYDRAULIC.UA також пропонує фітинги з врізними кільцями з нержавіючої сталі для агресивних середовищ і рідин. Робочий тиск до 63 МПа / 630 бар, для труб із зовнішнім діаметром 4-42 мм. Тиск відповідає ISO 8434-1. Фітинги з врізними кільцями характеризуються дуже жорстким з'єднанням труб, стійкістю до вібрацій і імпульсного тиску. Фітинги можуть бути демонтовані і встановлені назад більш ніж один раз. При установці фітингів з врізними кільцями, дві кромки врізного кільця впресовуються в трубу, що створює механічну опору. Перший край проникає в трубу до того, як другий почне врізатися в трубу. Третя частина врізного кільця впресовується між конусом і трубою для запобігання вібрацій на ріжучих краях. Четверта частина запобігає радіальне переміщення. Конструкція профілю кільця забезпечує міцну осьову і радіальну опору. Напруга розподіляється по всій довжині врізного кільця.

МАТЕРІАЛИ

Фітинги з врізними кільцями виробляються з автоматної сталі або з кованих матеріалів. Стандартно поверхні оброблені Е-покриттям. Е-покриття - це назва обробки поверхонь, яке HYDRAULIC.UA використовує для своїх фітингів. Воно не містить Cr6 і тому більш екологічно чисте і безпечне для людського здоров'я. Робоча температура до + 200 ° C. Ущільнення NBR максимум + 90 ° C.

З'ЄДНАННЯ

Дюймове трубне різьблення G, конічна трубна різьба R, конічне різьблення NPTF, UNF, метрична різьба. Конус врізного кільця відповідає IOS 8434-1

СЕРТИФІКАТИ

HYDRAULIC.UA може постачати фітинги відповідно до таких стандартів та сертифікатами: DVGW, Norske Veritas, Germanischer Lloyd, ISO 9002.

Різьбові з'єднання з врізним кільцем під 24 градуси в залежності від стійкості до тиску нормативно розбиті на три серії. Найлегша серія (LL) стандартизована тільки для зовнішніх діаметрів труб 4, 5, 6 і 8 мм. На підставі відносно низьких навантажень тиском серія LL - застосовується переважно в системах стисненого повітря, газової техніки та централізованого змащення. Різьбові з'єднання з прогресивним кільцем легкої серії L поставляються для діаметрів від 6 до 42 мм і по тискам покривають більшу частину вироблених гідравлічних агрегатів. Переваги легкої серії складаються відповідно всіх внутрішніх отворів товщині стінок, в даному випадку - тонкостінних труб. Для систем з високими тисками використовується серія S з товстостінними трубами. При цьому не можна перевищувати визначений виробником максимально допустимий тиск.

Характерними ознаками таких з'єднань є:

 - Різьба в метричній системі вимірювань;

 - Кут конуса адаптера 24 °. З'єднання із зовнішнім різьбленням має внутрішній конус, з'єднання з внутрішнім різьбленням має зовнішній конус з гумовим кільцем ущільнювача;

 - Кожна серія відповідає певному зовнішньому діаметру труби, а кожному зовнішньому діаметру труби відповідає метрична різьба;

 - Фіксація з'єднання на трубопроводі здійснюється за допомогою врізного кільця і ​​гайки.


З будь-яких питань Вам з радістю дадуть відповідь наші майстри, зателефонувавши нам по телефону або можна скористатися онлайн формою.

ТЕХНІЧНА ІНФОРМАЦІЯ

Доступні розміри

Код продукції Тип Розмір труби Різьба 1 Різьба 2
6503-06-05 GE 6 S 6 мм М14 х 1,5 G 1/4"
6503-08-05 GE 8 S 8 мм М16 х 1,5 G 1/4"
6503-08-07 GE 8 S 8 мм М16 х 1,5 G 3/8"
6503-10-05 GE 10 S 10 мм М18 х 1,5 G 1/4"
6503-10-07 GE 10 S 10 мм М18 х 1,5 G 3/8"
6503-10-09 GE 10 S 10 мм М18 х 1,5 G 1/2"
6503-12-05 GE 12 S 12 мм М20 х 1,5 G 1/4"
6503-12-07 GE 12 S 12 мм М20 х 1,5 G 3/8"
6503-12-09 GE 12 S 12 мм М20 х 1,5 G 1/2"
6503-14-07 GE 14 S 14 мм М22 х 1,5 G 3/8"
6503-14-09 GE 14 S 14 мм М22 х 1,5 G 1/2"
6503-16-07 GE 16 S 16 мм М24 х 1,5 G 3/8"
6503-16-09 GE 16 S 16 мм М24 х 1,5 G 1/2"
6503-16-13 GE 16 S 16 мм М24 х 1,5 G 3/4"
6503-20-09 GE 20 S 20 мм М30 х 2,0 G 1/2"
6503-20-13 GE 20 S 20 мм М30 х 2,0 G 3/4"
6503-20-17 GE 20 S 20 мм М30 х 2,0 G 1"
6503-25-13 GE 25 S 25 мм М36 х 2,0 G 3/4"
6503-25-17 GE 25 S 25 мм М36 х 2,0 G 1"
6503-30-17 GE 30 S 30 мм М42 х 2,0 G 1"
6503-30-21 GE 30 S 30 мм М42 х 2,0 G 1 1/4"
6503-38-17 GE 38 S 38 мм М52 х 2,0 G 1"
6503-38-21 GE 38 S 38 мм М52 х 2,0 G 1 1/4"
6503-38-25 GE 38 S 38 мм М52 х 2,0 G 1 1/2"
66 грн з ПДВ
Порівняти
Увійдіть на сайт щоб
додати товар в список бажань
%
Ввійти для відображення накопичувальної знижки
Різьба А
М14 х 1,5 М16 х 1,5 М18 х 1,5 М20 х 1,5 М22 х 1,5
Схожа модель
М24 х 1,5
Схожа модель
М30 х 2,0
Схожа модель
М36 х 2,0
Схожа модель
М42 х 2,0
Схожа модель
М52 х 2,0
Схожа модель
Різьба Б
G 1/4" G 3/8"
Схожа модель
G 1/2"
Схожа модель
G 3/4"
Схожа модель
G 1"
Схожа модель
G 1 1/4"
Схожа модель
G 1 1/2"
Схожа модель
Замовити швидко
Характеристики
Виконання прямий
Обробка поверхні Хромування відповідно з Fe/Zn 8 P1T
Тип ущільнення Внутрішний конус 24° / Внутрішний конус 60°, по корпусу
Стандарт різьби G BSP дюймова, М Метрична
