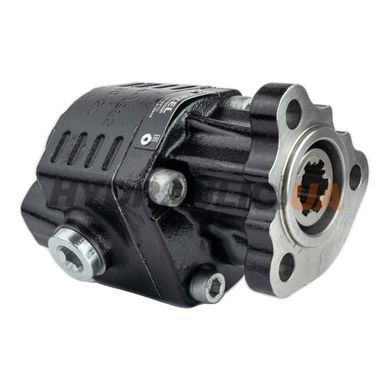

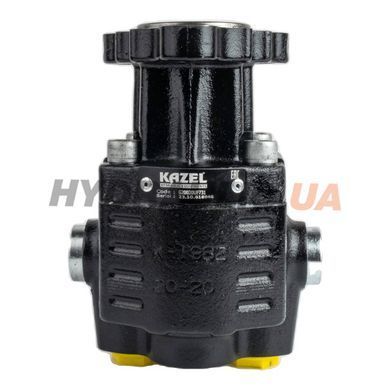

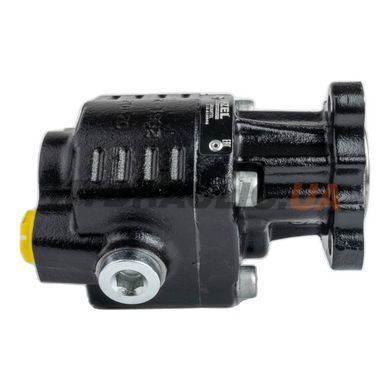

Насос шестеренний Kazel EDNA 16 BD 20 (MPN G20016UF731) — EDNA — компактна шестеренна серія Kazel низького-середнього класу тиску. Призначена для гідроагрегатів спецтехніки, тракторів, навантажувачів та комунальної техніки, де основні критерії — низький рівень шуму і компактний форм-фактор при помірному тиску.
Модель G20016UF731 забезпечує 16 см³ на оберт при максимальному тривалому тиску 280 бар. Діапазон робочих обертів — 300–2300 об/хв; це дозволяє використовувати насос у парі з електродвигуном 1500 об/хв (≈24,0 л/хв теоретичної подачі) або з гідравлічним приводом КОМ вантажівки на 1000 об/хв (≈16,0 л/хв). При 300 об/хв подача становить 4,8 л/хв — це нижня межа стабільної роботи.
Фланець кріплення — UNI 3-болтовий (3 holes); порти: вхід G1/2″, вихід G1/2″ (BSPP-різьба). Напрям обертання — Двостороннє (BD). Робоча рідина — мінеральне масло HLP/HM, температура −40…+145 °C, в'язкість 12–100 cSt.
Технічні характеристики
| Артикул виробника (MPN) | G20016UF731 |
| Серія | EDNA 20-UNI |
| Виробник | Kazel |
| Країна виробництва | Туреччина |
| Тип | Шестерний (зовнішнього зачеплення) |
| Робочий об'єм | 16 см³/об |
| Максимальний тиск (тривалий) | 280 бар |
| Мінімальна швидкість обертання | 300 об/хв |
| Максимальна швидкість обертання | 2300 об/хв |
| Напрям обертання | Двостороннє (BD) |
| Фланець кріплення | UNI 3-болтовий (3 holes) |
| Вхідний порт (Inlet) | G1/2″ BSPP |
| Вихідний порт (Outlet) | G1/2″ BSPP |
| Тиск на вході (Inlet pressure) | 0,3–2 бар |
| Робоча рідина | Мінеральне масло HLP/HM (ISO VG 32–68) |
| Діапазон в'язкості | 12–100 cSt |
| Температура рідини | −40 °C … +145 °C |
| Клас чистоти масла | NAS 1638 кл. 11–12; ISO 4406 20/17–21/18 |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Переваги серії Kazel EDNA
- 16 см³/об, 280 бар — заявлені виробником значення продуктивності та витривалості
- Корпус і кришки з литого алюмінію — баланс ваги і теплопровідності
- Підшипники DU (PTFE-bronze) — стійкі до пускових навантажень та кавітації на короткому інтервалі
- Сальник Viton (FKM) як стандартна опція — сумісність з мінеральним маслом та біорозкладуваними рідинами категорії HEES
Застосування
Гідроагрегати спецтехніки (екскаватори-навантажувачі, грейдери, бульдозери), приводи КОМ вантажних автомобілів і причепів, гідросистеми с/г техніки (комбайни, прес-підбирачі), стаціонарні гідростанції з електроприводом 1450/1500 об/хв.
Часті питання
Який реальний потік дає насос на 1500 об/хв?
Теоретична подача 16 × 1500 / 1000 = 24,0 л/хв. З урахуванням об'ємного ККД ~88-92 % реальний потік становить приблизно 21,6 л/хв при робочій температурі олії 50 °C.
Якій робочій рідині відповідає насос?
Мінеральне гідравлічне масло категорій HLP / HM (ISO VG 32, 46, 68) з робочим діапазоном в'язкості 12–100 cSt. Температура рідини — від −40 °C до +145 °C. Клас чистоти за NAS 1638 — не гірше 11 (за тиску ≥ 200 бар) або 12 (за тиску < 200 бар).
Що означає BD (Bi-Directional)?
Насос може працювати в обох напрямках обертання (CW і CCW) без переробки внутрішньої структури. Це дозволяє використовувати його на тандемних КОМ і реверсивних приводах.
Чи підходить порт G1/2″ для всмоктування?
Так — це штатний порт всмоктування (Inlet) з різьбою BSPP. Тиск на вході повинен бути 0,3–2 бар (надлишковий). При установленні насоса вище за бак потрібен підпір — диафрагмовий насос-помпа підкачки або підвищене розташування бака.
Який ресурс насоса при правильній експлуатації?
До 8 000–10 000 годин роботи за умови регулярної заміни фільтра (ОФ за 280 бар — βx=75, 25 мкм; за нижчих тисків — 40 мкм), контролю в'язкості масла та відсутності кавітації на всмоктуванні. Перевищення максимальних обертів 2300 об/хв скорочує ресурс експоненційно.
