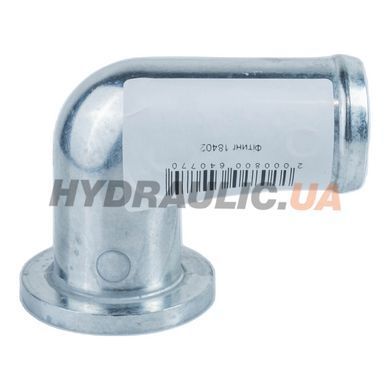

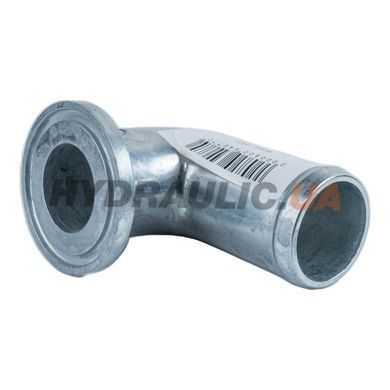

Коліно всмоктувальне 90° SF18402 Ø38 мм / 1½″, 65 л/хв для насосів SAP/SCP 084-108, SVH | Sunfab, Швеція

Всмоктувальне коліно 90° (suction elbow) артикул 18402 виробництва Sunfab Hydraulics (Швеція). Зовнішній діаметр Ø38 мм (1½″), максимальна витрата 65 л/хв при тиску всмоктування 1 бар. Призначене для насосів великих типорозмірів на обмежених потоках: SAP 084-108, SCP 084-108, SAPT 130, SCPD 56/26, 76/76, SLPD 20/20-64/32, SVH 062-130.

Конструкція: гумово-металеве коліно з кутом 90° між фланцем (під монтаж на великий насос) і зовнішнім патрубком (до бака). Гумова частина забезпечує гнучкість при вібрації двигуна і термічних деформаціях, металева арматура — герметичність з'єднання з фланцем насоса. Менший діаметр Ø38 мм економить простір при компонуванні, але обмежує потік 65 л/хв — підходить для застосувань з низькими обертами PTO.

Призначення — формування всмоктувальної магістралі з вигином 90° для великих насосів Sunfab при роботі на обмеженій продуктивності. Типовий сценарій: насос SAP 108 встановлений на трактор/вантажівку з PTO, що дає 800-1000 об/хв — фактичний потік буде 40-60 л/хв, тому достатньо меншого Ø38 мм. Зменшення діаметра дозволяє економити простір у тісному моторному відсіку і зменшити вагу гумової частини на 30-40%.

Технічні характеристики

Габаритне креслення

Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».

Застосування

Коліно 18402 встановлюється на всмоктувальну магістраль великих гідронасосів Sunfab у застосуваннях з помірними потоковими вимогами. Часто використовується на тракторах із PTO та сільгосптехніці, де насоси встановлюються на трансмісійні гідровідбори з невисокими обертами (700-1200 об/хв). Менший діаметр патрубка дозволяє провести трасу через вузькі простори у компонуванні агрегату.

Часті питання

Чим відрізняється 18402 від 18400?
Однакові за кутом 90° і діаметром Ø38, але розраховані на різні фланці насосів: 18402 — для більших (SAP/SCP 084-108, SAPT 130, SCPD, SLPD, SVH). 18400 — для менших (SAP/SCP 012-064, SAPT 090). Геометрія фланців різна — переплутати неможливо.

Чим відрізняється 18402 від 18403?
Однакові за кутом 90° і насосами, але різний діаметр: 18402 — Ø38 мм (65 л/хв), 18403 — Ø50 мм (120 л/хв). Обирайте за потоком насоса на робочих обертах. Якщо насос SAP 084-108 на стандартних обертах (1500+ об/хв) — обирайте 18403, інакше буде кавітація. Для PTO з нижчими обертами — 18402 достатньо.

Що буде якщо взяти 18402 для насоса SAP 108 на 1800 об/хв?
Фактичний потік становитиме ~190 л/хв (108 см³ × 1800 / 1000) — швидкість у Ø38 буде 3,9 м/с, що в 3 рази більше гранично-допустимого. Це призведе до сильної кавітації, шуму і швидкого виходу з ладу насоса. У такому режимі обов'язково обирайте 17890 або 18403 (обидва Ø50).

На скільки коліно збільшує опір всмоктування?
Для Ø38 при 65 л/хв коліно 90° додає приблизно +0,05 бар. Прийнятно для типових застосувань.

Чи потрібна притискна скоба для монтажу?
Так, обов'язково. Скоба замовляється окремо (артикул 50225 або 50339).
