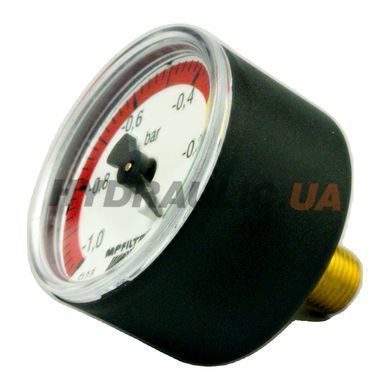

Індикатор вакуумний візуальний VVB20 MPFiltri (артикул VVB20P01) — аксіальний вакуумметр з кольоровою шкалою для візуального контролю стану фільтроелемента на всмоктувальній лінії гідравлічної системи. Шкала від 0 до −1,0 бар з трьома кольоровими зонами: зелена (чистий елемент), жовта (потребує уваги) та червона (необхідна заміна). Поріг тривоги — −0,2 бар.
Вакуумметр VVB20 встановлюється після фільтроелемента на всмоктувальній лінії. Зростання розрідження за фільтром свідчить про забруднення елемента. Корпус із пофарбованої сталі, вікно з прозорого пластику, циферблат сталевий, стрілка алюмінієва. Чутливий елемент — трубка Бурдона з мідного сплаву. Аксіальне з'єднання R 1/8" EN 10226. Не потребує електричного живлення — суто механічний прилад.
| Артикул виробника | VVB20P01 |
| Серія | VVB (Vacuum Visual gauge, axial connection, R 1/8") |
| Тип | Аксіальний вакуумметр |
| Шкала | 0 … −1,0 бар |
| Поріг тривоги | −0,2 бар |
| Макс. робочий тиск | Статичний: 7 бар, пульсуючий: 6 бар, короткочасний: 10 бар |
| Температурний діапазон | від −40 °C до +60 °C |
| Корпус | Пофарбована сталь |
| Вікно | Прозорий пластик |
| Циферблат | Пофарбована сталь |
| Стрілка | Пофарбований алюміній |
| Чутливий елемент | Трубка Бурдона, мідний сплав, м'яка пайка |
| З'єднання | R 1/8" EN 10226, аксіальне |
| Діаметр корпусу | 43 мм |
| Клас точності | 2,5 (EN 13190) |
| Ступінь захисту | IP31 (EN 60529) |
| Сумісність з рідинами | Мінеральні масла, HFA, HFB, HFC (ISO 2943) |
| Виробник | MPFiltri, Італія |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Переваги вакуумметра VVB20:
- Кольорова шкала (зелений/жовтий/червоний) — миттєва візуальна оцінка стану фільтра
- Не потребує електричного живлення — механічний принцип роботи (трубка Бурдона)
- Робочий діапазон від −40 °C до +60 °C — експлуатація при низьких температурах
- Компактний діаметр 43 мм — мінімальний простір для монтажу
- Клас точності 2,5 за EN 13190 — достатня точність для індикації забруднення
Застосування:
Вакуумметри VVB20 встановлюються на всмоктувальних фільтрах MPFiltri серій MPS та інших всмоктувальних фільтрах з портом R 1/8". Типова техніка: гідравлічні маслостанції, мобільна техніка з всмоктувальними фільтрами, системи охолодження верстатів.
Як працює вакуумметр VVB20?
Вакуумметр вимірює розрідження (вакуум) після фільтроелемента на всмоктувальній лінії. Чим більше забруднений фільтроелемент, тим більше розрідження створює насос. Стрілка переміщується з зеленої зони в жовту і червону, сигналізуючи про необхідність заміни.
Що означають кольорові зони на шкалі?

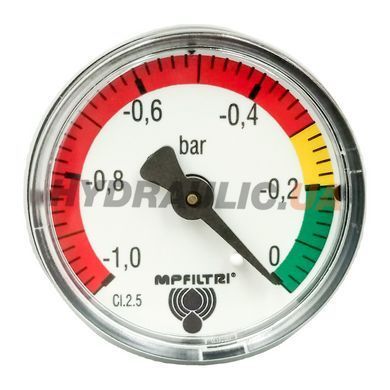

Зелена зона (0…−0,16 бар) — фільтроелемент чистий, нормальна робота. Жовта зона (−0,16…−0,24 бар) — елемент починає забруднюватися, рекомендується підготувати заміну. Червона зона (від −0,24 бар) — елемент забруднений, необхідна термінова заміна.
Чим відрізняється VVB від VVA?
VVB має з'єднання R 1/8" EN 10226 (аксіальне), VVA — з'єднання R 1/4" EN 10226 (аксіальне). Вибір залежить від розміру порту на фільтрі. Обидва мають однакову шкалу та технічні характеристики.
Чи потрібно калібрувати вакуумметр VVB20?
Вакуумметр заводськи відкалібрований з точністю класу 2,5 за EN 13190. Повірка та калібрування не потребуються протягом нормального терміну експлуатації. Заміна рекомендується при механічному пошкодженні корпусу або стрілки.
