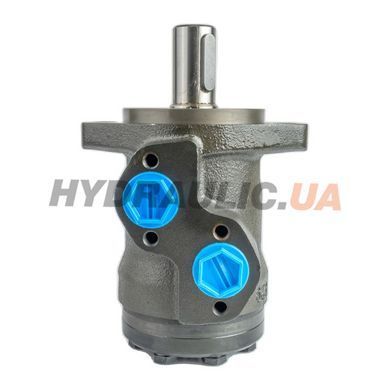

Орбітальний (героторний) гідромотор M+S Hydraulic MP50CDRS/4-SH M12-L5 — болгарський мотор серії MP з робочим об'ємом 49,5 см³, шліцевим вихідним валом стандарту SAE 6B Ø25 мм і 4-болтовим переднім фланцем. Максимальний робочий тиск 140 бар (continuous), пік 225 бар, крутний момент до 94 Н·м постійно, максимальна частота обертання 1210 об/хв. Конфігурація CDRS — підшипниковий вузол посиленої серії з метричними портами M12.
Серія MP від M+S Hydraulic — це класична героторна архітектура з золотниковим (spool) розподільником: стабільна робота на низьких швидкостях, лінійна залежність моменту від тиску, висока пускова характеристика. MP50CDRS/4-SH M12-L5 — середній типорозмір серії, оптимізований під привод робочих органів з помірними оборотами і середнім моментом: барабани лебідок малої вантажопідйомності, привод щіток комунальної техніки, приводи поворотних механізмів, гідроагрегати з невеликим витратою.
Технічні характеристики
| Артикул виробника | MP50CDRS/4-SH M12-L5 |
| Бренд / Країна | M+S Hydraulic / Болгарія |
| Серія | MP (Hi-flow / heavy duty) |
| Тип | Орбітальний героторний |
| Робочий об'єм | 49,5 см³/об |
| Максимальний робочий тиск (cont.) | 140 бар |
| Максимальний тиск (intermittent) | 175 бар |
| Максимальний тиск (peak) | 225 бар |
| Максимальний крутний момент (cont.) | 94 Н·м |
| Максимальна частота обертання (cont.) | 1210 об/хв |
| Максимальна потужність (cont.) | 10,5 кВт |
| Маса | 5,8 кг |
| Вал (тип / ∅) | Шліцевий SH / SAE 6B Ø25,32 мм |
| Кріплення | 4-болтовий передній фланець (/4) |
| Робочі порти | Метричні M12 |
| Робоча рідина | Мінеральна олива HLP/HM (DIN 51524 / ISO 6743/4) |
| Тонкість фільтрації | 25 мкм (ISO 20/16) |
| Температурний діапазон | −40°C … +82°C (рекомендований) |
| Гарантія | 12 міс |

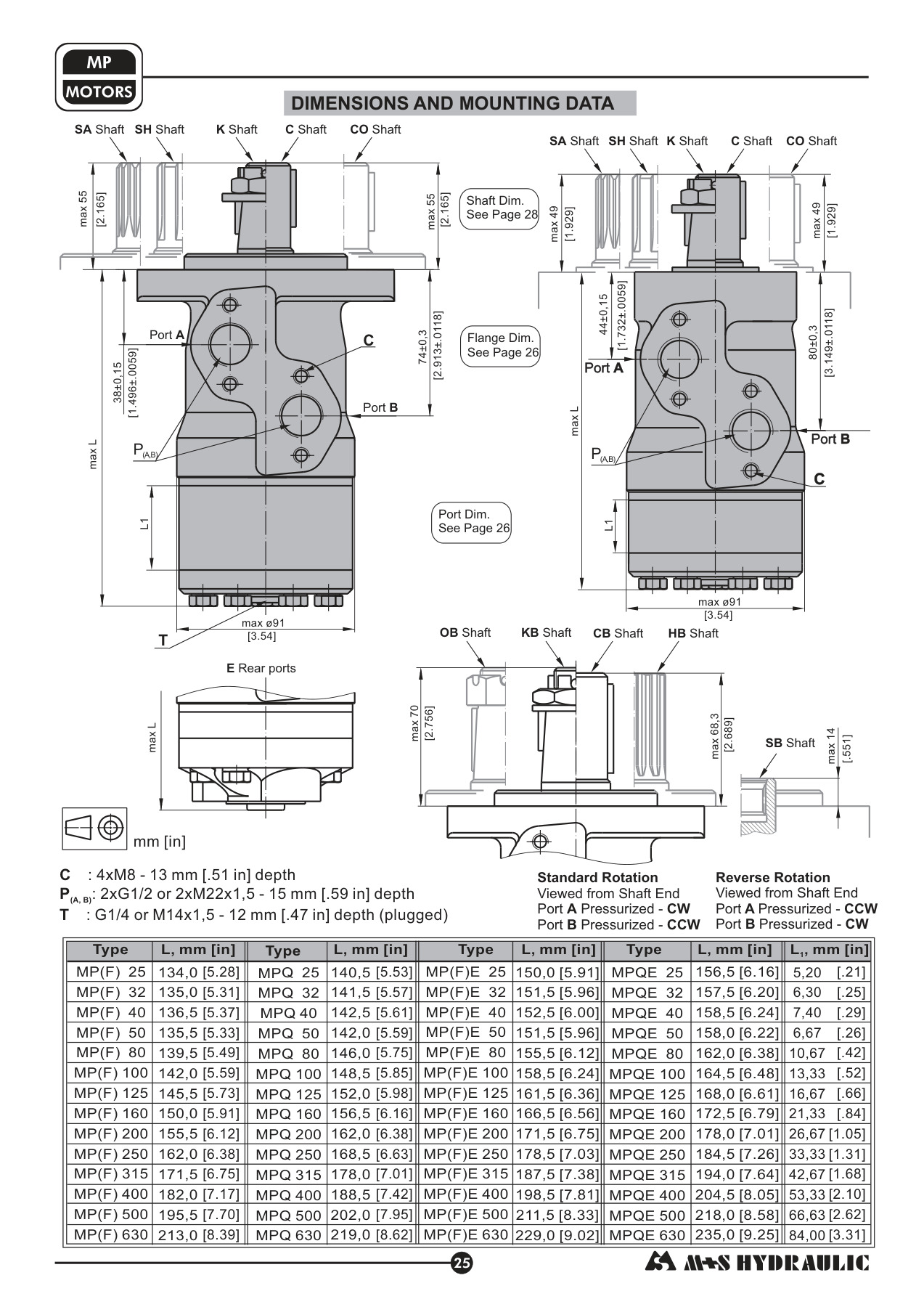

Габаритне креслення
.jpg)
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Переваги
- 49,5 см³ робочого об'єму: 94 Н·м моменту при 140 бар — у середніх приводах не потрібен редуктор
- Шліцевий вал SAE 6B Ø25 мм: безлюфтовий зв'язок зі шліцевими зірочками без шпонки — стабільність при реверсі та ударних навантаженнях
- 4-болтовий передній фланець: жорстке кріплення; стандарт сумісний з SAE A 2-bolt і метричними виконаннями
- 1210 об/хв при 49,5 см³: середньооборотний — підходить для барабанів, лебідок, приводів комунальної техніки
- Метричні порти M12: уніфікація з європейською гідравлічною інфраструктурою
- 10,5 кВт потужності у вузлі ~5,8 кг — найвища питома потужність у серії MP
Застосування
Привод обертання барабанів лебідок на евакуаторах і малих автокранах; привод щіток підмітально-прибиральних машин і дорожніх щіток; привод роторних косарок і мульчерів середньої ширини; привод бетонозмішувачів малої та середньої ємкості; привод обертання робочих органів сільгосптехніки (висівні апарати, розкидачі); привод гідроагрегатів і гідропомп середньої продуктивності; гідроприводи в текстильній промисловості; привод поворотних платформ маніпуляторів і невеликих кранів.
Що означає конфігурація CDRS/4-SH M12-L5?
CDRS — кодування підшипникового вузла серії MP M+S Hydraulic (посилений варіант з ущільненням stand-up). «/4» — 4-болтовий фланець кріплення. «SH» — шліцевий вал SAE 6B зовнішнім діаметром Ø25,32 мм (стандарт галузевий). «M12» — метричні порти різьбою M12. «L5» — внутрішня версія виконання заводу.
У чому різниця між MP32 і MP50?
MP50 має на 44% більший робочий об'єм (49,5 проти 34,5 см³) → на 119% більший крутний момент (94 проти 43 Н·м) при тому ж тиску, але нижчі максимальні оберти (1210 проти 1594 об/хв). MP50 — для приводів з вищим моментом і нижчими швидкостями; MP32 — для швидких приводів з помірним моментом.
Чи обов'язкова дренажна лінія для MP50CDRS/4-SH?
Дренажний порт є на корпусі (стандарт серії MP). Підключення дренажу обов'язкове, якщо тиск у зливній магістралі перевищує 15 бар, для версій з ущільненням високого тиску, а також при тривалій роботі у режимі pump-mode. Без дренажу — тільки чистий злив без підпору.
Яку оливу і фільтр використовувати?
Мінеральні гідравлічні оливи HLP (DIN 51524) або HM (ISO 6743/4) з в'язкістю не менше 13 мм²/с при робочій температурі 50°C. Тонкість фільтрації — 25 мкм або краще (код чистоти ISO 20/16). Рекомендований верхній рубіж робочої температури системи — 82°C.
