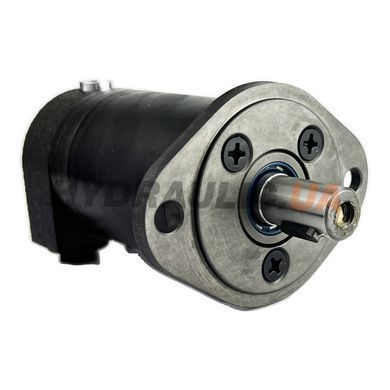

Гідромотор героторний M+S Hydraulic MMFS 20C — компактний орбітальний мотор серії MM (Medium Multiflat) з робочим об'ємом 19,9 см³/об. Індекс розшифровується так: MM = базова Medium-Multiflat серія, F = передній (Front) фланець, S = SAE-порти підключення замість стандартних BSP (G), 20 = робочий об'єм 19,9 см³, C = Compact frame. Максимальний тиск 140 бар (cont) / 175 бар (int) / 225 бар (peak), номінальна швидкість обертання — стандартна для MM-серії (типово 950 об/хв cont для 20 см³).
Конструкція з gerotor вузлом (зубчасте колесо без роликів) забезпечує оптимальне співвідношення ціна/ресурс для приводів з помірним тиском і нерегулярним навантаженням. Розрахований на тривалу роботу при середніх тисках або короткострокові періоди на високих тисках. SAE-порти (стандарт США) дозволяють пряме підключення SAE-рукавів і фітингів без перехідників — це критично для техніки John Deere, Case, CNH, Caterpillar з американською стандартизацією гідрооснастки.
Передній фланець (F) робить можливим компактний монтаж мотора прямо на кришку приводу — без додаткових кронштейнів. Magneto Mount компактного формату. MMFS — це версія MMF з SAE-портами; усі інші параметри (фланець, вал, габарити) ідентичні штатному MMF. Виробник M+S Hydraulic (Казанлик, Болгарія) — один з провідних європейських OEM-постачальників орбітальних моторів і обертачів, надає 12 місяців гарантії на всю серію MM.
Технічні характеристики
| Артикул виробника | MMFS 20C |
| Виробник | M+S Hydraulic |
| Країна виробництва | Болгарія |
| Серія | MM (Medium Multiflat, gerotor) |
| Тип | Героторний з spool valve, gerotor вузол |
| Робочий об'єм | 19,9 см³/об |
| Робочий тиск (перепад) | 100 бар |
| Робочий тиск (перепад) | 100 бар |
| Робочий тиск (перепад) | 100 бар |
| Робочий тиск (перепад) | 100 бар |
| Макс. тиск (піковий) | 225 бар |
| Макс. крутний момент | 25 Н·м |
| Макс. потужність | 2,4 кВт |
| Виконання фланця | F = Front (передній) |
| Порти підключення | S = SAE (стандарт США) |
| Рамка | C = Compact frame |
| Робоча рідина | Мінеральне масло HLP (DIN 51524) або HM (ISO 6743/4) |
| Робочий діапазон температур | −40…+140 °C |
| Оптимальна в'язкість | 20-75 мм²/с |
| Фільтрація | ISO 20/16 (рекомендована 25 мкм) |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Переваги серії MM/MMFS
- SAE-порти — пряме підключення SAE-рукавів без перехідників (для John Deere, Case, CNH, Cat)
- Передній фланець (F) — компактний монтаж прямо на кришку приводу без кронштейнів
- Gerotor вузол — оптимальна вартість при достатньому ресурсі для нерегулярного навантаження
- Робочий об'єм 19,9 см³ — підходить для помірно-швидкісних приводів (1000-2500 об/хв при потоці 20-50 л/хв)
- Пік 225 бар — запас міцності для ударних навантажень без поломки роторного вузла
- Робочий діапазон −40…+140 °C — працює без догріву у мобільній техніці взимку
- Reverse rotation — A pressurized = CW, B pressurized = CCW; перебудова без розборки
Застосування
Привод транспортерів на сільгосптехніці John Deere, Case, CNH (де SAE — стандарт); привод шнеків зернових бункерів; гідромотор дозуючих пристроїв; привод щіток комунальних машин; обертачі допоміжних механізмів спецтехніки з SAE-стандартом гідрооснастки; маломоментні приводи переміщення робочих органів.
Часті питання
Чим MMFS відрізняється від MMF?
MMF — варіант з BSP (G) портами (стандарт ISO/Європа); MMFS — версія з SAE-портами (стандарт США). Усі інші параметри (об'єм, фланець F, тиск, вал, габарити) ідентичні. Вибирайте MMFS для техніки John Deere, Case, CNH, Caterpillar з американськими SAE-рукавами; MMF — для європейської техніки з BSP.
Який max потік для MMFS 20C?
Стандарт серії MM 20: cont = 20 л/хв, int = 25 л/хв. При потоці 20 л/хв і об'ємі 19,9 см³ швидкість обертання ≈ 950 об/хв (cont). Перевищення int-потоку 25 л/хв скорочує ресурс.
Чи потрібно дренаж для MMFS 20C?
Стандарт MM-серії — без drain line (тиск ущільнення = pressure у return line, до 50 бар cont). Для cont reverse running рекомендовано замовляти U-версію (high-pressure shaft seal) з drain port окремо.
Як обрахувати максимальний крутний момент?
T [Nm] = V [см³] × Δp [бар] / (2π × 10) × η_m. Для MMFS 20C при Δp=140 бар, η_m≈0,9: T = 19,9 × 140 / 62,8 × 0,9 ≈ 40 Nm cont. Пік ≈ 64 Nm (225 бар).
Чи аналогом є Eaton/Sauer-Danfoss OMM 20?
OMM 20 серія від Sauer-Danfoss функціонально близька: 19,8 см³, ~140 бар. Однак фланець і вал — інші (M+S MM має Magneto Mount; Eaton OMM має 4-bolt SAE A). Потрібен перехідний фланець для свапу.
