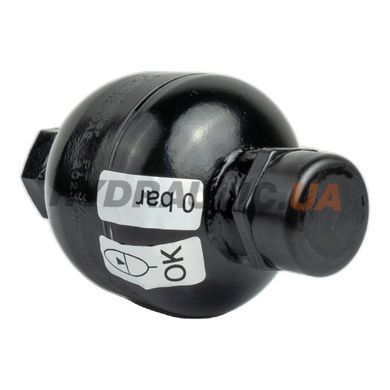

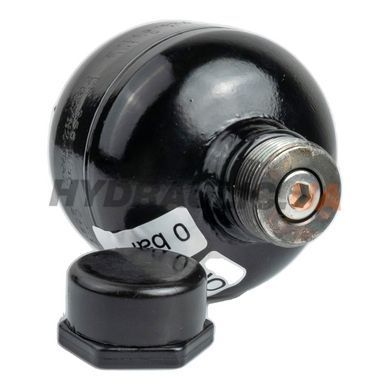

Мембранний (діафрагмовий) гідроакумулятор MBSP 0,16-250 виробництва Oleodinamica Mozioni (марка OLAER, Італія) — електрозварний акумулятор номінальним об'ємом 0,16 л з допустимим робочим тиском 250 бар, повним артикулом виробника 016.1315.024.611. Призначений для накопичення енергії, демпфірування пульсацій і компенсації об'ємних змін у гідросистемах малого та середнього об'єму.
Конструктивно акумулятор виконано з оптимізованою формою корпусу і металевим кільцем притискання мембрани (металеве кільце замість пластикового — патентована особливість Mozioni для повторюваної герметизації, контрольованої деформації під час обтиску). Мембрана NBR з покращеними розкочувальними властивостями і низькою проникливістю. Поппет-клапан високої довговічності, не вулканізований до мембрани, забезпечує швидкі рухи мембрани і повне дренування рідини через інтегровані канали.
Технічні характеристики
| Тип | Мембранний (діафрагмовий) гідроакумулятор, електрозварний |
| Виробник | Oleodinamica Mozioni, торгова марка OLAER, Італія |
| Артикул виробника (повний) | 016.1315.024.611 |
| Серія | MBSP 0,16-250 |
| Номінальний об'єм | 0,16 л |
| Допустимий робочий тиск | 250 бар |
| Максимальне співвідношення тисків (P2/P0) | 8:1 |
| Матеріал мембрани | NBR (нітрильний каучук, код «1» у позиції 11 артикула) |
| Робочий діапазон температур (для NBR) | −20°C … +80°C |
| Рідинне підключення | G 1/2" (BSP) |
| Газове підключення (зарядка) | M28×1,5 |
| Габарити C / ØD / H1 | 32 / 76 / 123,5 мм |
| Робоче середовище | Мінеральні гідравлічні оливи HLP/HM |
| Робочий газ | Азот (N₂), клас чистоти не нижче 20/18/15 за ISO 4406/99 |
| Гарантія | 12 міс |
Габаритне креслення
| Параметр | Значення |
|---|---|
| Ø (зовнішній діаметр) | 75 мм |
| H (висота) | 126 мм |
| IG (різьба рідинного підключення) | G 1/2" |
| SW (під ключ) | 6kt32 |
Технічна документація доступна за запитом — зв’яжіться з менеджером hydraulic.ua.
Аналоги та сумісність
OLAER MBSP 016.1315.024.611 (також скорочено «MBSP 0,16-250») — оригінальна позиція серії мембранних акумуляторів Oleodinamica Mozioni. У межах серії MBSP доступні аналогічні типорозміри: 0,07 л / 0,32 л / 0,5 л / 0,75 л / 1,0 л / 1,4 л / 2,0 л / 2,8 л / 3,5 л з робочими тисками від 140 до 350 бар. Прямі функціональні аналоги інших виробників: Hydac SBO 0,16-250 серії A (G 1/2"), Bosch Rexroth HAD 0,16 (G 1/2"), Parker A2N0058D1K (з перевіркою повної геометричної сумісності перед заміною — конкретна модель кріплення посадкового місця і висота гайки відрізняються).
Переваги
- Робочий тиск 250 бар у компактному виконанні (D 76 мм, H 123,5 мм) — підходить для систем з обмеженим монтажним простором без переходу на більший корпус
- Співвідношення тисків 8:1 — широкий робочий діапазон без втрати ресурсу, можливість встановлення p₀ від 30 до 200 бар при системному тиску до 250 бар
- Металеве кільце притискання мембрани (особливість Mozioni vs пластикові кільця конкурентів) — стабільне зусилля обтиску при тривалій експлуатації, відсутність повзучості пластика під циклічним навантаженням
- Електрозварне виконання корпусу — менша маса при тій самій міцності у порівнянні з литим корпусом; стійкість до циклічних навантажень тиску
- Резюмована мембрана NBR — стандарт для мінеральних олив HLP/HM, не вимагає узгодження матеріалу з робочою рідиною на типових промислових застосуваннях
- Низька проникність азоту через мембрану — подовжений інтервал між плановими дозарядженнями (типово 6–12 міс при стабільному температурному режимі)
Застосування
Демпфірування пульсацій тиску в малих гідросистемах (керування клапанами, гідроциліндри з нерівномірним навантаженням), компенсація об'ємних втрат при витоках, накопичення енергії для аварійних функцій (наприклад, аварійне розблокування гальм при відмові основного насоса), згладжування подачі при роботі радіально-поршневих і шестеренних насосів малого розміру. Використовується у пресах малого розміру, дозаторних установках, верстатах ЧПК, гідроагрегатах автомобільних підіймачів, мобільній сільгосптехніці з компактною гідравлікою.
Як розшифрувати повний артикул 016.1315.024.611?
За кодуванням Mozioni: 016 — номінальний об'єм 0,16 л; 1315 — серія MBSP діафрагмового акумулятора з рідинним підключенням G 1/2"; 024 — підкод робочого тиску 250 бар; 6 — типорозмір приєднання; 1 — матеріал мембрани NBR (стандарт); 1 — додатковий індекс. Якщо потрібна мембрана з іншого матеріалу (IIR, FKM, ECO) — артикул змінюється на 016.1315.024.6X1, де X=2/3/4.
Який тиск попереднього заряджання p₀ потрібно встановити?
Стандартна рекомендація: p₀ = 0,9 × p_мін системи. Для системного тиску 250 бар з p_мін = 100 бар встановіть p₀ ≈ 90 бар. Не перевищуйте співвідношення 8:1 (для робочого тиску 200 бар максимальне p₀ = 25 бар, нижче — призведе до удару мембрани об сталеву частину корпусу і скорочення ресурсу).
Чим відрізняється MBSP від балонного гідроакумулятора?
MBSP — мембранний (діафрагмовий): газ і рідина розділені тонкою еластомерною мембраною, фіксованою металевим кільцем. Об'єми малі (0,07–3,5 л), компактний корпус, нижча вартість. Балонний (наприклад, EPE серії S) — газ всередині еластомерного балона, рідина в корпусі: об'єми великі (0,2–55 л), вища ціна, складніший сервіс (можливість заміни тільки балона).
Чи можна обслуговувати MBSP — замінити мембрану в існуючому корпусі?
Ні. MBSP — електрозварний моноблочний корпус, мембрана зварена в корпус на заводі без можливості розбирання у польових умовах. При втраті герметичності мембрани (масло в газовій частині або падіння тиску >10% за добу) замінюється весь акумулятор. Замінювана конструкція доступна тільки в серіях OLAER MBPS (моторно-болтова) — підбирається окремо.
Який інструмент потрібен для дозарядки азоту?
Зарядно-діагностичний набір під 5/8 UNF (стандарт EPE/Hydac) з перехідником M28×1,5 → 5/8 UNF для конкретного газового штуцера OLAER MBSP. Тиск балона азоту — не нижче 250 бар з редуктором 0–250 бар. Чистота азоту — клас 20/18/15 за ISO 4406/99 (звичайний промисловий технічний азот відповідає).
