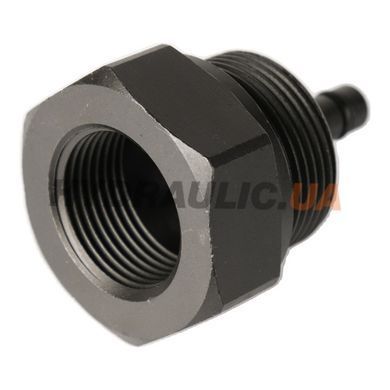

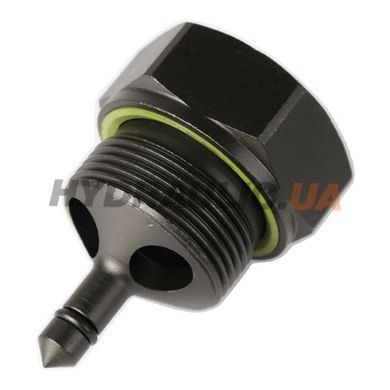

Фітинг 590000065 з різьбою G1¼″ × G1″ BSPP — перехідник для підключення лінії всмоктування до шестеренних насосів серії FEYZ 80/107/125. Більший типорозмір порівняно з 590000064 — призначений для важкотонажних модифікацій FEYZ з підвищеною подачею (≥80 см³/об).
Сторона G1¼″ закручується у вхідний порт насоса (порти всмоктування на FEYZ 80/107/125 більшого діаметру для зниження гідравлічного опору), сторона G1″ виходить на всмоктувальний шланг або трубу. Призначення — узгодити різьбу корпусу великотонажного насоса з різьбою магістралі, що зазвичай має менший розмір.
Для менших моделей FEYZ 45/56/63 використовуйте перехідник 590000064 (G1″×G3/4″) — він має менший прохід відповідний нижчій продуктивності цих моделей.
Технічні характеристики
| Артикул виробника | 590000065 |
| Виробник | Kazel |
| Країна виробництва | Туреччина |
| Призначення | Фітинг-перехідник для всмоктувальної магістралі |
| Вхідна різьба | G1¼″ BSPP |
| Вихідна різьба | G1″ BSPP |
| Тип різьби | Циліндрична BSPP (ISO 228) |
| Матеріал | Сталь з оксидним покриттям |
| Сумісність | Шестеренні насоси FEYZ 80 / 107 / 125 |
| Робочий діапазон температур | −30 °C … +120 °C |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення фітинга доступне в галереї товару.
Переваги
- Оригінальна OEM-деталь Kazel — підбір під великотонажний ряд FEYZ 80/107/125
- BSPP-стандарт ISO 228 — взаємозамінність з європейськими гідрокомпонентами
- Прохідний переріз під високу продуктивність (≥130 л/хв при 1500 об/хв)
- Конусне ущільнення — герметична посадка без додаткових прокладок
Застосування
Монтаж лінії всмоктування великотонажних шестеренних насосів FEYZ (моделі 80, 107, 125) у складі гідроагрегатів важких вантажних автомобілів, спецтехніки і причепів — приводи КОМ магістральних самоскидів, маніпуляторів-довгомірів, лісовозів. Для FEYZ 125 з пікової подачею ≥180 л/хв порт всмоктування критичний — заниження діаметру лінії веде до кавітації і руйнування насоса.
Часті питання
Чому потрібен саме G1¼″ для великих FEYZ?
Більший прохідний переріз знижує гідравлічний опір на лінії всмоктування. При продуктивності >100 л/хв вузький підвід викликає кавітацію (вакуум) на вході — це руйнує підшипники і сальник насоса за лічені години.
Чи можна використати замість 590000064?
Ні. У FEYZ 45/56/63 вхідний порт менший (G1″), тому 590000065 з G1¼″ просто не вкрутиться. Це різні типорозміри під різну продуктивність.
Який матеріал шланга має підключатись?
Спіральний всмоктувальний шланг типу SAE 100R4 з внутрішнім армуванням пружиною — звичайні гідравлічні шланги (R1, R2) на всмоктуванні не використовують, бо вони сплющуються від вакууму. Внутрішній діаметр шланга має бути не менше DN25 (1″).
Чи потрібен герметик?
На різьбі BSPP — ні, конус ущільнюється тілом фітинга. Можна тонкий шар анаеробного герметика для додаткової страховки, але не ФУМ-стрічку — її залишки можуть забити фільтр насоса.
