Дросель зі зворотним клапаном STUF G1″ 150 л/хв 400 бар | OLEOWEB, Італія

Дросель зі зворотним клапаном OLEOWEB STUF — гідравлічний дросель (регулятор витрати) для плавного керування швидкістю виконавчих механізмів у гідросистемах мобільної та промислової техніки. Різьбове трубне приєднання G1″ (BSPP).

Принцип дії. Регулює витрату оливи в ОДНОМУ напрямку, у зворотному потік вільно проходить через вбудований зворотний клапан (типове застосування — регулювання швидкості гідроциліндра/гідромотора в один бік). Витрата регулюється обертанням ручки; максимальна пропускна здатність 150 л/хв, робочий тиск до 400 бар.

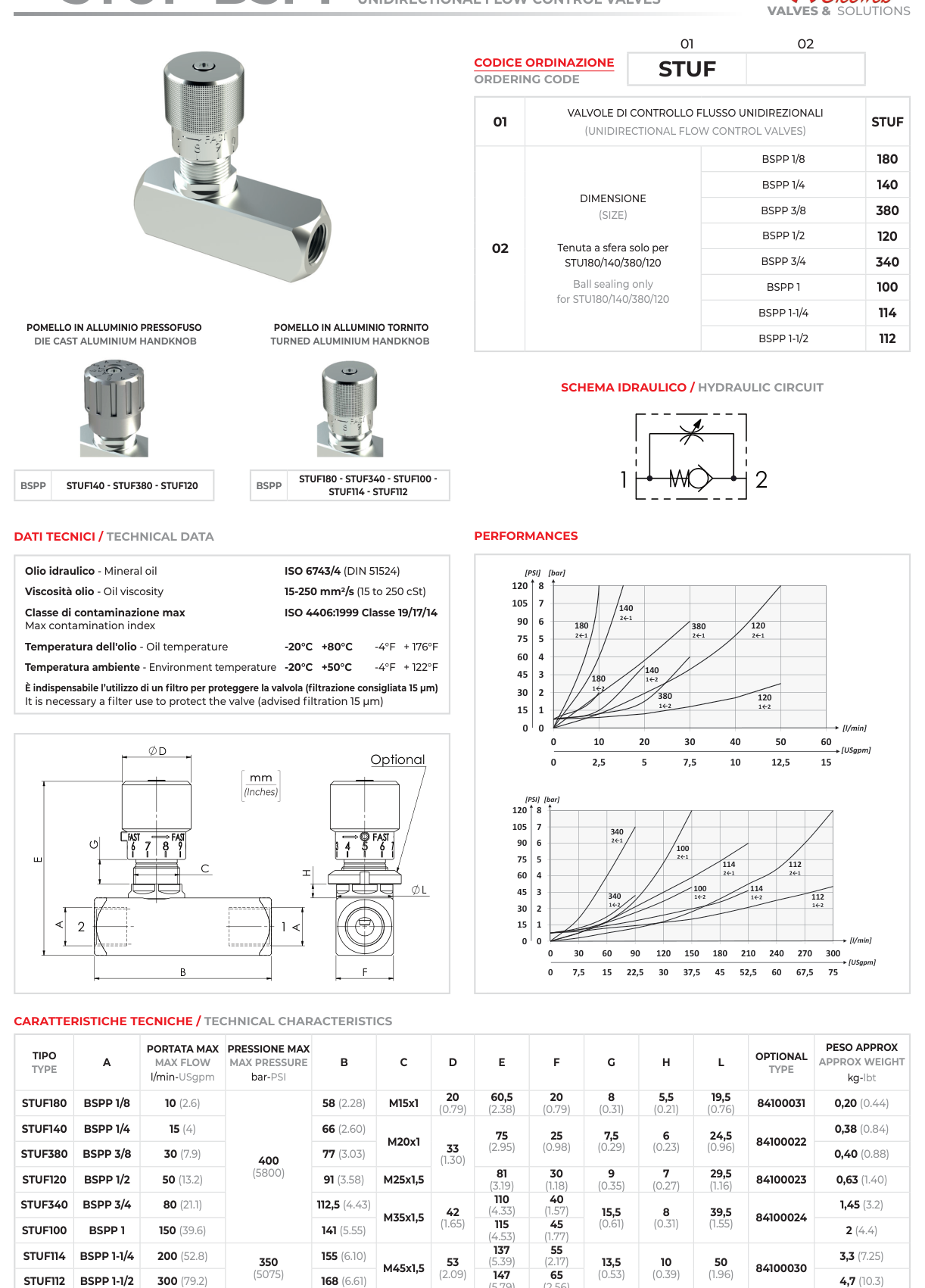

Габаритне креслення, таблиця розмірів і крива втрат тиску (datasheet):

Технічні характеристики: тип — дросель зі зворотним клапаном; приєднання G1″ BSPP (паралельна); максимальна витрата 150 л/хв; робочий тиск до 400 бар; регулювання ручкою; корпус — сталь/чавун; ущільнення BUNA-N (NBR). Виробник — OLEOWEB (Італія).

Q / A

Чим дросель зі зворотним клапаном відрізняється від звичайного?
Зі зворотним клапаном STUF дроселює потік лише в одному напрямку, а у зворотному пропускає вільно — швидкість регулюється в один бік. Парна серія має протилежне виконання.

Як підібрати розмір?
За різьбою лінії (G1″) та потрібною витратою (150 л/хв максимум для цього типорозміру).
