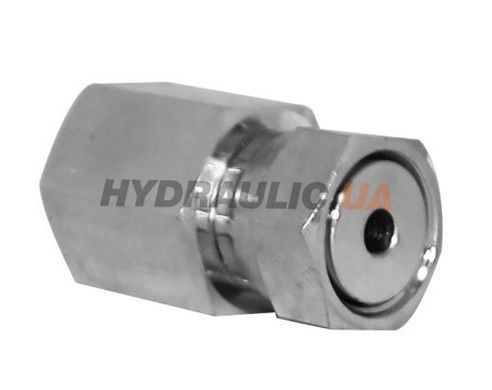

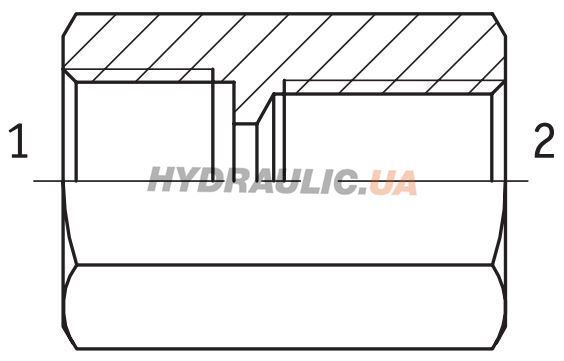

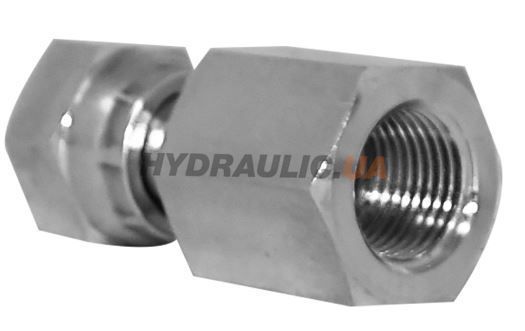

Адаптер під контрольну точку внутрішні різьби ORFS - BSP, з різьбою А - 9/16"-18 UNF, та різьбою Б - G1/4

O'Ring Face Seal - фітинги ORFS відносяться до арматури, розробленої спеціально для різьбових трубних з'єднань високого тиску і часто використовується, наприклад, на будівельних машинах.

Завдяки хорошій вібростійкості і високому рівню ущільнення фітинги та адаптери ORFS стали одними з найпопулярніших серед виробників техніки. Плоскі поверхні фітингів дозволяють вбудовувати шланги в зборі в відрізки фіксованої довжини, без необхідності переміщати інші компоненти сістеми.Стандарт ORFS найчастіше зустрічається на американській техніці. Фітинг має зовнішню циліндричну дюймову різьбу UNF, гальванічне покриття, ущільнення відбувається за рахунок гумового ущільнювального кільця, розташованого на плоскій поверхні кінця штуцера.

З'єднання ORFS відповідає вимогам SAE J1453 і ISO 8434-3 і має американське різьблення стандарту UNF / UN.
Фітинги ORFS можуть бути демонтовані і змонтовані кілька разів без погіршення роботи гідросистеми, при цьому замінюється тільки кільце ущільнювача.
У порівнянні з іншими типами трубної арматури, арматура ORFS стійка до надмірного крутним моментом затяжки, що уможливлює якісне складання гідросистеми навіть для непідготовленого персоналу.

 - Фітинги витримують високий тиск до 630 МПа з коефіцієнтом надійності 1: 4. Також вони стійкі до вібрацій і системам з високим імпульсним тиском.

 - Ущільнення між трубою і адаптером здійснюється за допомогою кільця ущільнювача, яке створює надійне з'єднання.

 - Фітинги можуть бути зібрані і розібрані багаторазово, без пошкодження вузла. Єдиний елемент, який вимагає заміни, це кільце ущільнювача.

 - У порівнянні з іншими трубними з'єднаннями зі сталі, фітинги ORFS стійкі до надмірної затягуванні. Це спрощує збірку вузла непідготовленому персоналу.

 - При заміні затискної втулки, фітинги можуть використовуватися як для метричних, так і для дюймових труб.
