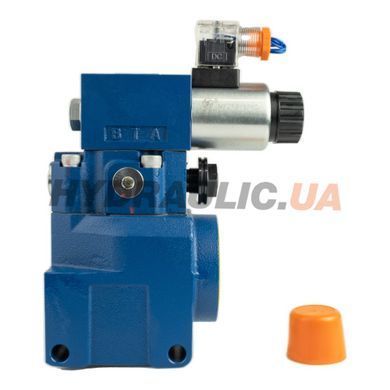

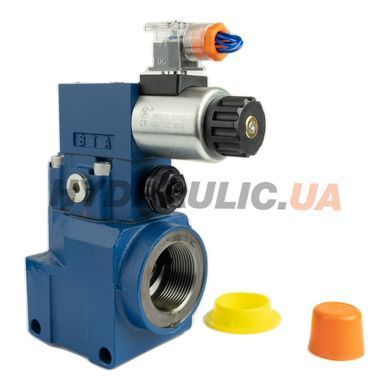

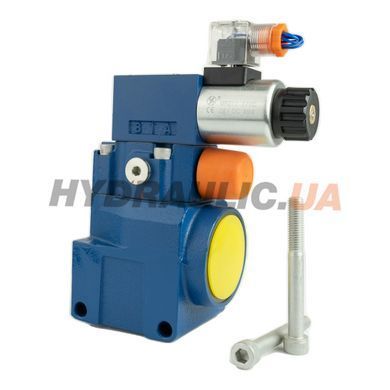

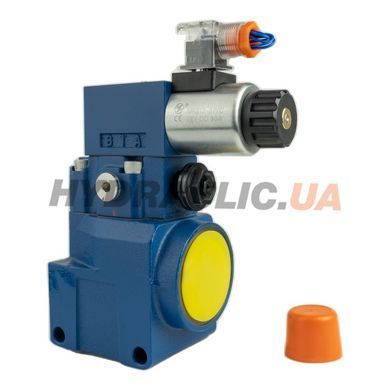

Запобіжний клапан різьбового монтажу DBW30BG2-50-100G24N9Z5 виробництва Oleodinamica Mozioni (Італія) — пілотний розвантажувальний клапан типорозміру NG30 у різьбовому (in-line) виконанні G2 з електромагнітним керуванням 24V DC. Варіант BG2: внутрішнє пілотування без окремої лінії X. Максимальний тиск 100 bar, витрата до 600 л/хв. Середньотискове різьбове виконання серії DBW30 для великовитратних систем.
Розшифровка артикулу DBW30BG2-50-100G24N9Z5
| DBW | Pilot-operated solenoid pressure unloading valve |
| 30 | Типорозмір NG30 |
| B | Варіант B (внутрішнє пілотування) |
| G2 | Різьбове (in-line) виконання з трубним підключенням |
| 50 | Серія 50 (5-те покоління) |
| 100 | Максимальний тиск налаштування 100 bar |
| G24 | Соленоїд DC 24V |
| N9 | Без ручного дублювання |
| Z5 | Роз'єм DEUTSCH (базовий) |
Технічні характеристики
| Виробник | Oleodinamica Mozioni, Італія |
| Артикул виробника | DBW30BG2-50-100G24N9Z5 |
| Типорозмір | NG30 |
| Тип клапана | Пілотний розвантажувальний (BG2), різьбове виконання, соленоїд 24V DC |
| Максимальний тиск налаштування | 100 bar |
| Максимальна витрата | 600 л/хв |
| Напруга живлення соленоїда | 24V DC |
| Тип монтажу | Різьбовий in-line (G2) |
| Робоча рідина | Мінеральне масло HLP/HM, в'язкість 10–380 cSt |
| Матеріал ущільнень | NBR (стандарт) |
| Діапазон робочих температур | −20°C … +80°C |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Аналоги та сумісність
Функціональний аналог: Bosch Rexroth DBW30B-G2 (серія 50, 100 bar). Oleodinamica Mozioni виробляє за ліцензованою специфікацією Rexroth серії 50. Різьбові розміри та електричні параметри ідентичні оригіналу Rexroth. Виконання 100 bar + 600 л/хв для середньотискових систем великого типорозміру.
Переваги
- NG30 G2 + 100 bar — 600 л/хв при середньому захисному тиску без субплити
- Варіант B — внутрішнє пілотування, не потребує зовнішньої лінії X
- Різьбове виконання G2 — пряме підключення до трубопроводу NG30
- Компактніше монтажне рішення порівняно з плитним виконанням
Типове застосування
Великовитратні гідравлічні системи середнього тиску без субплитного монтажу: гідравліка великих лісозаготівельних та сільськогосподарських машин, системи рульового керування важких транспортних засобів, суднові допоміжні гідросистеми, промислові системи фільтрації та промивки.
Для яких систем підходить тиск 100 bar у типорозмірі NG30?
Клапан DBW30BG2-50-100 призначений для великовитратних систем (600 л/хв) де максимальний робочий тиск не перевищує 100 bar. Типово це мобільна гідравліка великих машин, де потужність системи досягається за рахунок витрати, а не тиску. Для систем понад 100 bar обирайте виконання на 200 або 315 bar.
Яка різниця між DBW30BG2 та DBW30B2G2 (з додатковою «2» після B)?
DBW30BG2 — базовий варіант B різьбового виконання G2. DBW30B2G2 — виконання 2 (з деякими конструктивними відмінностями пілотного ступеня). При виборі керуйтесь оригінальним артикулом клапана що замінюється або рекомендацією Mozioni.
Чому різьбове виконання G2 коштує дорожче за стикове B2?
Різьбове виконання G2 має складніший корпус і ущільнення, розраховані на трубне підключення. Додатково виключається потреба в субплиті (яка має окрему вартість), тому загальна вартість монтажного вузла може бути порівнянною або нижчою.
Чи потрібна окрема субплита для встановлення?
Так, клапан кріпиться на стандартну субплиту ISO 4401-07 (NG20) або ISO 4401-08 (NG30) із гідроотворами P-T-A-B-Y. Mozioni постачає оригінальні субплити; також підходять Rexroth, Vickers, Atos.
