Правильне підключення гідророзподільника впливає не тільки на роботу окремого вузла, а й на стабільність усієї гідросистеми. Якщо переплутати порти, неправильно організувати злив або не врахувати особливості послідовного підключення, система може працювати ривками, втрачати тиск і перегріватися.
Тому перед монтажем важливо розуміти, що таке гідророзподільник, як він працює, що означають його порти і в якій послідовності виконувати підключення. Особливо це важливо для поширених моделей Р80 і Р40, які часто використовуються в мобільній, сільськогосподарській та промисловій гідравліці.
Що таке гідророзподільник і для чого він потрібен
Гідророзподільник — це елемент гідросистеми, який керує потоком робочої рідини і направляє його до потрібного виконавчого механізму. Саме він визначає, куди піде потік масла, коли почнеться рух і в якому напрямку буде працювати гідроциліндр або гідромотор.
Якщо говорити простіше, гідророзподільник виконує одразу кілька задач:
· запускає подачу рідини;
· змінює напрямок потоку;
· зупиняє рух;
· розподіляє потік між робочими лініями;
· допомагає керувати всією гідросистемою.
Саме тому навіть невелика помилка при підключенні може вплинути на роботу всього обладнання. Якщо потрібно порівняти різні виконання і типи таких вузлів, це зручно робити прямо в каталозі гідророзподільників, де зібрані моделі під різні задачі.
Принцип роботи гідророзподільника
Принцип роботи гідророзподільника заснований на переміщенні золотника всередині корпусу. Залежно від його положення одні канали відкриваються, а інші перекриваються. За рахунок цього робоча рідина направляється в потрібну магістраль, а виконавчий механізм починає рухатися в потрібний бік.
Коли золотник знаходиться в одному положенні, потік іде в одну робочу лінію. При зміщенні — в іншу. У нейтральному положенні подача або перекривається, або працює за логікою конкретної схеми.
Тому перед підключенням важливо розуміти не тільки зовнішню схему, а й те, як розподіляється потік всередині вузла. Це допомагає уникнути помилок при монтажі і швидше знайти причину несправності, якщо система працює нестабільно.

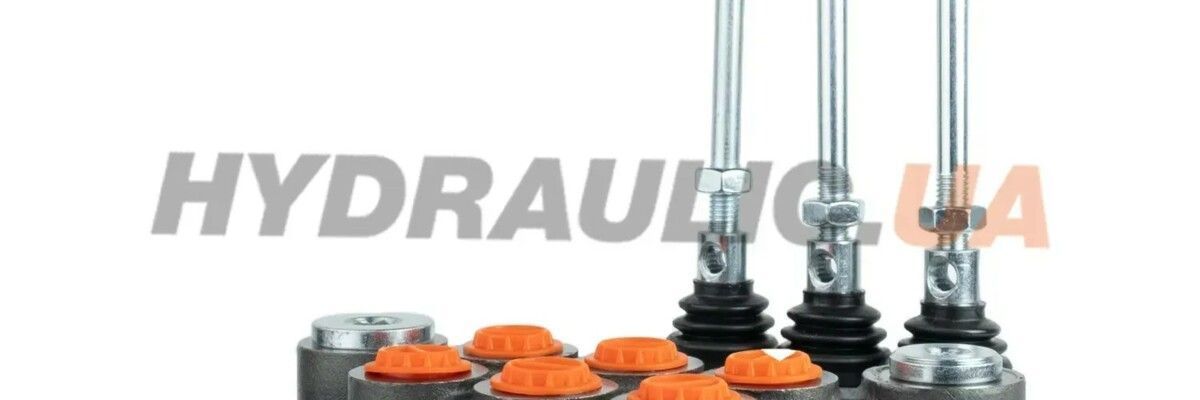

Будова гідророзподільника Р80
Розподільник Р80 широко використовується в гідросистемах тракторів, навісного обладнання, комунальної та іншої мобільної техніки. Його конструкція загалом типова для золотникових розподільників, але при підключенні важливо враховувати особливості конкретної моделі.
У конструкцію розподільника зазвичай входять:
· корпус із внутрішніми каналами;
· золотник;
· робочі секції;
· ущільнення;
· кришки та з’єднувальні елементи;
· приєднувальні порти;
· запобіжні та перепускні елементи, якщо вони передбачені виконанням.
На практиці важливо не просто знати будову розподільника, а розуміти, як вона пов’язана зі схемою підключення. Від того, куди подається тиск, як організований злив і як підключені робочі лінії, залежить робота всього контуру.
Якщо потрібен орієнтир по самій серії, можна подивитися окремий розділ по гідророзподільниках Р80 і порівняти секційність, тип керування та виконання. Для типових задач часто використовують односекційні та двосекційні варіанти Badestnost P80.
Що означають порти P, T, A, B і N
Щоб правильно підключити гідророзподільник, потрібно розуміти маркування його портів.
Основні позначення такі:
· P — напірний порт, через який подається потік від насоса;
· T — зливний порт, через який рідина повертається в бак;
· A — перший робочий порт;
· B — другий робочий порт;
· N — додатковий порт для послідовного підключення, якщо схема це передбачає.
Якщо пояснити ще простіше, через порт P у розподільник надходить потік під тиском, через T масло повертається в бак, а через A і B рідина подається до виконавчого механізму. Порт N використовують тоді, коли потік потрібно передати на наступний розподільник.
Саме нерозуміння цих позначень найчастіше і призводить до помилок при монтажі.
Що потрібно перевірити перед підключенням
Перед встановленням гідророзподільник потрібно оглянути і перевірити його стан. Цей етап не можна пропускати навіть у тому випадку, якщо вузол виглядає справним.
Перед підключенням варто перевірити:
· корпус на наявність тріщин, сколів і слідів ударів;
· різьбові з’єднання;
· стан ущільнень;
· чистоту внутрішніх каналів;
· відповідність робочого тиску параметрам системи;
· стан рукавів і фітингів.
Навіть правильно зібрана схема не забезпечить нормальну роботу, якщо в канали потрапив бруд, ущільнення зношені, а рукави не розраховані на потрібне навантаження.
Базова схема підключення гідророзподільника
Стандартна схема підключення будується за простою логікою руху потоку.
Підключення виконується так:
-
Від насоса потік подається на порт P.
-
Порт T підключається до зливної магістралі, що веде в бак.
-
Порти A і B з’єднуються з робочими порожнинами гідроциліндра або іншого виконавчого механізму.
Якщо система працює з двостороннім гідроциліндром, саме через A і B забезпечується рух штока в обидва боки. Якщо переплутати ці лінії, механізм після запуску буде працювати навпаки або нестабільно.
На перший погляд схема здається простою, але кожен порт виконує свою функцію. Помилка навіть в одному з’єднанні може вплинути на роботу всієї гідросистеми.
Як правильно підключити гідророзподільник
Підключення краще виконувати поетапно, без поспіху. Такий підхід знижує ризик помилок і допомагає одразу зауважити слабкі місця в системі.
Рекомендована послідовність така:
-
Повністю скинути тиск у системі.
-
Підключити напірну лінію до порту P.
-
Підключити зливну магістраль до порту T.
-
Під’єднати робочі лінії до портів A і B.
-
Перевірити затягування всіх з’єднань.
-
Виконати пробний запуск без різкого навантаження.
-
Переконатися, що немає витоків, перегріву і сторонніх шумів.
Після першого запуску важливо звернути увагу на кілька моментів:
· чи правильно розподіляється потік;
· чи немає ривків у роботі;
· чи не перегрівається вузол;
· чи немає витоку масла в місцях з’єднань;
· чи коректно працює виконавчий механізм.
Якщо після підключення система поводиться нестабільно, спочатку варто перевірити схему і герметичність з’єднань, а вже потім шукати несправність у насосі або циліндрі.
Як підключити гідророзподільник Р80
Для моделі Р80 базова схема залишається стандартною:
· P — подача від насоса;
· T — злив у бак;
· A і B — робочі порти;
· N — канал для послідовного підключення.
Але на практиці підключення Р80 вимагає уважності до деталей. Важливо, щоб рукави витримували робочий тиск, фітинги підходили за типом різьби, ущільнення були справними, а зливна лінія не створювала зайвого опору.
Якщо в системі потрібен саме такий тип розподільника, логічно дивитися не тільки на схему, а й на конкретне виконання. Наприклад, для окремих задач підійдуть односекційні моделі, а для складнішої гідросистеми — двосекційні. На нашому сайті є як загальний розділ по Р80, так і окремі картки, наприклад Badestnost P80-A1-GV1, де можна подивитися характеристики конкретного виконання.
Послідовне підключення Р80
Якщо в гідросистемі використовується два розподільники, стандартної схеми вже недостатньо. У цьому випадку Р80 підключають послідовно через порт N з використанням вузла типу power beyond або його аналога, якщо він передбачений конструкцією.
Логіка підключення виглядає так:
· перший розподільник отримує подачу від насоса на P;
· потік для другого розподільника передається через N;
· потім подача надходить на P другого розподільника;
· злив кожного вузла організовується окремо і коректно йде в бак.
Другий розподільник не можна підключати через випадкове розгалуження або використовувати для цього зливну лінію. Якщо зробити це неправильно, можна отримати нестабільний тиск, некоректну роботу клапанів і перевантаження окремих каналів.
Підключення гідророзподільника Р40
Підключення Р40 загалом виконується за тією ж логікою, що й підключення Р80.
Базова схема така сама:
· P — подача від насоса;
· T — злив у бак;
· A і B — робочі канали.
Різниця зазвичай пов’язана не з самою схемою, а з параметрами конкретної системи: витратою, робочим тиском, типом навантаження і конфігурацією обладнання. Тому при підключенні Р40 важливо враховувати не тільки позначення портів, а й характеристики всієї гідросистеми.
Для компактних і менш навантажених рішень часто розглядають саме серію Р40. А якщо потрібен конкретний приклад односекційного розподільника, можна орієнтуватися на Badestnost P40-1A1-GKZ1.
Типові помилки при підключенні
Найчастіше проблеми виникають не через несправність самого розподільника, а через помилки, допущені при монтажі.
До найпоширеніших належать:
· переплутані порти P і T;
· неправильне підключення ліній A і B;
· ігнорування порту N при послідовній схемі;
· використання невідповідних рукавів або фітингів;
· відсутність перевірки герметичності перед запуском;
· забруднення каналів;
· встановлення зі зношеними ущільненнями.
Навіть одна з цих помилок може призвести до витоку масла, ривків у роботі, перегріву або втрати тиску.
Як зрозуміти, що розподільник підключений неправильно
Є кілька ознак, які зазвичай вказують на помилку підключення:
· виконавчий механізм рухається не в той бік;
· система працює з ривками;
· швидко зростає температура масла;
· з’являються сторонні шуми;
· падає тиск;
· спостерігаються витоки у з’єднаннях;
· розподільник або лінії працюють із помітним опором.
Якщо з’явилася хоча б частина цих симптомів, спочатку потрібно перевірити схему підключення, а вже потім розбирати сам вузол.
Питання і відповіді
Що таке гідророзподільник простими словами
Це вузол, який направляє потік робочої рідини в потрібний канал і керує роботою гідроциліндра, гідромотора або іншого виконавчого механізму.
Чим відрізняється схема підключення від схеми роботи
Схема підключення показує, куди саме під’єднуються подача, злив і робочі лінії. Схема роботи пояснює, як розподіляється потік всередині розподільника в різних положеннях золотника.
Чому так важливо не переплутати P і T
Якщо переплутати подачу і злив, система не зможе нормально працювати. Це призводить до втрати тиску, некоректної роботи вузла і може викликати пошкодження елементів гідросистеми.
Для чого потрібен порт N
Порт N використовують при послідовному підключенні, коли потік потрібно передати на наступний розподільник. У звичайній одиночній схемі він може не використовуватися.
Чи можна підключити Р80 за загальною схемою без уточнення моделі
Орієнтуватися тільки на загальну логіку можна лише як на базу. Перед монтажем все одно потрібно звіряти з виконанням конкретного розподільника, його технічними параметрами і схемою системи.
Чому після підключення система працює ривками
Найчастіше причина в помилці монтажу, забрудненні каналів, неправильній організації зливу, негерметичних з’єднаннях або неправильному підключенні робочих ліній.
Висновок
Правильне підключення гідророзподільника вимагає розуміння не тільки загальної схеми, а й функцій кожного порту, логіки руху потоку та особливостей конкретної моделі.
У базовому варіанті схема виглядає просто: насос подає потік у P, злив іде через T, робочі лінії підключаються до A і B, а при послідовному з’єднанні використовується N. Але саме в деталях найчастіше і виникають помилки.
Якщо перед монтажем перевірити стан вузла, правильно зібрати магістралі і уважно виконати перший запуск, гідросистема буде працювати стабільно і передбачувано. А якщо потрібно підібрати сам розподільник під конкретну задачу, найпростіше відштовхуватися від каталогу, а потім уже порівнювати виконання Р80, Р40 або конкретні секційні моделі.
