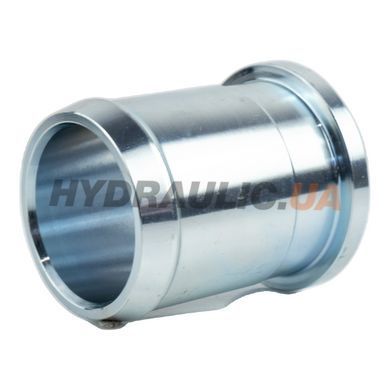

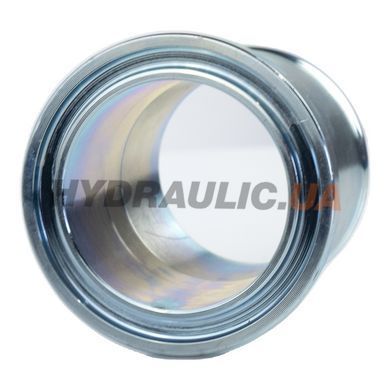

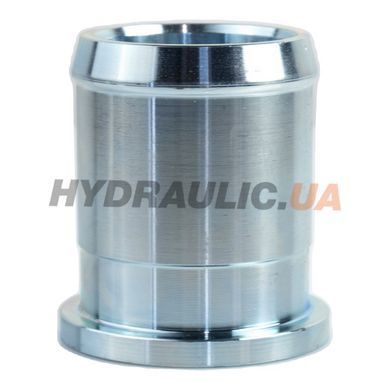

Патрубок всмоктувальний прямий SF17890 Ø50 мм / 2″, 120 л/хв для насосів SAP/SCP 084-108, SVH | Sunfab, Швеція

Прямий всмоктувальний патрубок (sleeve / suction sleeve) артикул 17890 виробництва Sunfab Hydraulics (Швеція) для підключення гідронасосів великого типорозміру до бака. Зовнішній діаметр Ø50 мм (2″), максимальна витрата 120 л/хв (при тиску всмоктування 1 бар і використанні мінерального масла). Призначений для насосів великого об'єму: SAP 084-108, SCP 084-108, SAPT 130, SCPD 56/26, 76/76, SLPD 20/20-64/32, SVH 062-130.

Конструкція: гумово-металевий патрубок з фланцем під кріплення притискною скобою (артикули 50225 / 50339 / аналогічні). Гумова частина забезпечує гнучкість при вібрації двигуна і термічних деформаціях, металева арматура — герметичність з'єднання з фланцем насоса. Поставляється у комплектації для прямого з'єднання (без вигину) — це найкоротший шлях від бака до насоса з мінімальним гідравлічним опором всмоктування.

Призначення — формування всмоктувальної магістралі з бака масла до фланця гідронасоса на спецтехніці (вантажівках з гідроманіпуляторами, самоскидах з гідровідбором, кран-маніпуляторних установках, мобільних маслостанціях). Прямий патрубок забезпечує мінімальний втрату тиску і максимальну продуктивність всмоктування — критично для насосів великих типорозмірів (084-108), де навіть невелика втрата на всмоктуванні призводить до кавітації і прискореного зношування.

Технічні характеристики

Габаритне креслення

Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».

Застосування

Sleeve 17890 встановлюється на всмоктувальну магістраль гідронасосів Sunfab великих типорозмірів у вантажівках з кран-маніпуляторами, маніпуляторних установках, самоскидах з гідровідбором від двигуна, мобільних маслостанціях. Розрахований під продуктивність 120 л/хв — це типова витрата для насосів SAP 084-108 (84-108 см³/об) на робочих оборотах 1500-2000 об/хв. Прямий патрубок — найоптимальніший з точки зору гідравлічного опору всмоктування; для випадків коли пряма траса геометрично неможлива (тісне моторне відсіле) використовується коліно 90° (артикул 18403 — Ø50, для тих самих насосів).

Часті питання

Чим відрізняється 17890 від 18047?
17890 — для насосів великих типорозмірів (SAP 084-108, SAPT 130, SCPD, SLPD, SVH 062-130). 18047 — для менших (SAP 012-064, SCP 012-064, SAPT 090). Геометрія фланця і діаметр прохідного перерізу відрізняються — 17890 розрахований під 120 л/хв з насосів більшої продуктивності.

Чи можна замінити прямим патрубком 18047 (інший типорозмір)?
Ні. 18047 розрахований на менший фланець насоса (SAP 012-064) і не пристане до фланця SAP 084-108. Перед замовленням обов'язково звірте артикул свого насоса і відповідний sleeve у Sunfab Accessories Catalogue.

Чи потрібна притискна скоба для монтажу?
Так, обов'язково. Гумово-металевий патрубок без притискної скоби не забезпечить герметичності всмоктування. Скоба замовляється окремо (артикул 50225 або 50339 — уточніть за моделлю насоса). У комплекті зі скобою — гвинти і шайби для кріплення на корпус насоса.

Який ресурс гумового патрубка?
3-7 років залежно від експлуатації. Чинники зносу: ультрафіолет (для патрубків у моторному відсіку — менш критично), температурні циклічні навантаження (−30…+80 °C), вплив пального і моторного масла при витоках, термін зберігання на складі. Заміна — при появі тріщин, набухання гуми, ослаблення притиску скобою або зростанні витрат на всмоктуванні (контролюється вакуумметром перед насосом).

Чи можна використати коліно замість прямого патрубка для скорочення місця?
Так, замість 17890 (Ø50 прямий) для SAP 084-108 можна використати: коліно 45° (артикул 20102, Ø50) або коліно 90° (артикул 18403, Ø50). Втрати на всмоктуванні у колін трохи вищі (приблизно +0,02 бар на 45°, +0,05 бар на 90°), але при правильному підборі це не критично для роботи насоса.
