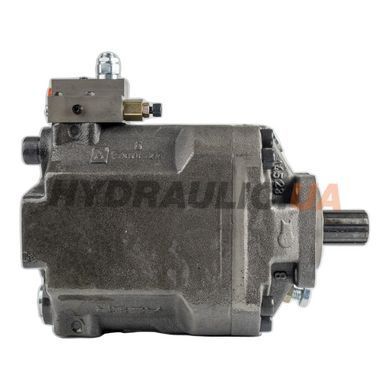

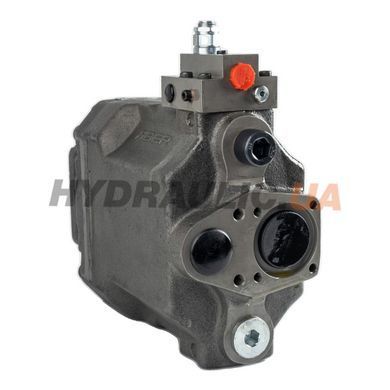

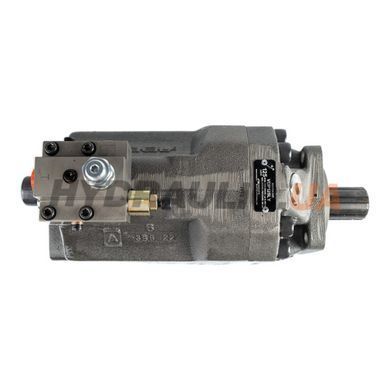

Насос аксіально-поршневий ABER VDP125RY (MPN VDP125RY) — регульований насос з нахилом шайби (swash-plate, open circuit) серії VDP, типорозмір 120. Виконання RIGHT — обертання за годинниковою стрілкою (CW), як видно з боку приводного валу. Суфікс Y означає механічне обмеження ходу шайби: максимальний робочий об'єм обмежено 90 см³/об замість штатних 121,4 см³ — це знижує пікові навантаження на КОМ і подовжує ресурс приводу при роботі з повним тиском 400 бар.
Фізичний робочий об'єм геометрії — 121 см³/об; завдяки stroke limit Y налаштований максимум подачі — близько 90 см³/об (≈ 135 л/хв при 1500 об/хв). Номінальний тиск 400 бар, пиковий 450 бар. Діапазон робочих обертів — 500…2100 об/хв. Регулятор LS з обмеженням тиску — Δp 30–80 бар (заводський 30 бар), pressure limiter 30–410 бар (заводський 350 бар). Маса насоса з обмежувачем — 29 кг.
Стандартне виконання: монтажний фланець ISO 7653-1985 type D (direct coupling), шліцьовий вал DIN 5462, B8x32x36 — пряме з'єднання з КОМ (PTO) європейських вантажівок. Лінійні порти — BSP (ISO DIN 228), ущільнення NBR. Робоча рідина — мінеральне масло ISO HM або DIN 51524-2 HLP. Для протилежного боку приводу використовується LEFT-варіант VDP125LY (артикул MI_AB-VDP125LY).
Технічні характеристики
| Артикул виробника (MPN) | VDP125RY |
| Серія | VDP 120 з обмеженням ходу Y |
| Виробник | ABER |
| Країна виробництва | Португалія |
| Тип | Аксіально-поршневий, регульований з обмеженням ходу |
| Геометричний робочий об'єм | 121,4 см³/об |
| Робочий об'єм після Y-обмеження | 90 см³/об (max) |
| Номінальний тиск | 400 бар |
| Максимальний пиковий тиск | 450 бар (макс. 6 секунд на хвилину) |
| Мінімальна швидкість обертання | 500 об/хв |
| Максимальна швидкість обертання | 2100 об/хв |
| Напрям обертання | RIGHT (CW, за годинниковою) |
| Регулятор | Load-sensing з обмеженням тиску, drain line |
| Налаштування LS (Δp) | 30–80 бар |
| Pressure limiter | 30–410 бар (заводське 350 бар) |
| Монтажний фланець | ISO 7653-1985, type D |
| Вал | Шліцьовий DIN 5462, B8x32x36 |
| Лінійні порти | ISO DIN 228, G threads (BSP) |
| Ущільнення | NBR (стандарт) / FKM (опція) |
| Робоча рідина | Мінеральне масло ISO HM / DIN 51524-2 HLP |
| Рекомендована в'язкість | 16–36 cSt |
| Фільтрація | ISO 4406 19/17/14 |
| Тиск у корпусі (макс.) | 3 бар |
| Мін. тиск на вході | 0,85 бар абс |
| Температура олії | −25 °C … +90 °C |
| Температура навколишнього середовища | −40 °C … +60 °C |
| Маса | 29 кг |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Переваги VDP 120 з обмежувачем Y
- 121 см³ геометрії + механічний обмежувач Y до 90 см³ — захист КОМ від перевантаження на 100+ кВт
- Робочий тиск 400 бар + пік 450 бар — для важких маніпуляторів і самосвальних установок
- Максимальні оберти 2100 об/хв — найвищі у серії VDP (з обмежувачем; інакше 1700)
- Load-sensing з drain line — економія пального до 35 % порівняно з фіксованими
- Сертифікація ISO 9001 (APCER) виробника
Застосування
Великотонажні крано-маніпуляторні установки (КМУ 12–30 тм) на шасі MAN TGS, Scania R/S, Volvo FH, Mercedes-Benz Arocs (більшість стандартних європейських КОМ — CW-обертання); самозвантажувачі-рукавники з гідроманіпуляторами Palfinger PK 23500-PK 65500, Hiab X-HiPro 232-552, Fassi F365A-F710RA; лісовозні маніпулятори Loglift F60-F95; стаціонарні гідроагрегати на 90–135 л/хв.
Часті питання
Що змінює суфікс Y у позначенні VDP125RY?
Суфікс Y — механічний обмежувач ходу шайби. Фізично у пресі 120-го типорозміру 121 см³ геометрії, але регулювальний гвинт у корпусі обмежує максимальний кут шайби так, що подача насоса не перевищує 90 см³/об. Це знижує пікові навантаження на КОМ і дозволяє використовувати насос на приводах з обмеженою потужністю передачі (КОМ до 100 кВт), не втрачаючи запас по тиску 400 бар.
Як визначити сторону обертання КОМ перед монтажем VDP125RY?
Встановіть тимчасовий вал-індикатор у вихідний шліц КОМ і запустіть двигун на мінімальних обертах. Дивлячись з боку, де буде кріпитися насос: якщо вал обертається за годинниковою — потрібен RIGHT-варіант (VDP125RY); якщо проти — LEFT (VDP125LY). Більшість європейських КОМ EURO PTO з реверсом моноблочного шестеренного редуктора — CW (RIGHT).
Який реальний потік на 1500 об/хв?
З Y-обмежувачем налаштованим на 90 см³: 90 × 1500 / 1000 = 135 л/хв теоретичних, ~125 л/хв реальних при 200 бар. Якщо ж розрегулювати до повних 121 см³: 181 л/хв теор., ~165 л/хв реальних — але це понад граничну потужність більшості КОМ.
Чим відрізняється VDP125RY від VDP125LY?
Напрямом обертання. VDP125RY — RIGHT (CW за годинниковою з боку валу); VDP125LY — LEFT (CCW). Усе інше — типорозмір 120, Y-обмежувач, тиск 400/450 бар, фланець ISO 7653 type D, вал DIN 5462 B8x32x36 — ідентичне. Вибір залежить від сторони обертання конкретного КОМ.
Який ресурс насоса з Y-обмежувачем?
При дотриманні фільтрації ISO 4406 19/17/14, рекомендованої в'язкості 16–36 cSt і температури олії до +90 °C — ресурс 10 000–15 000 годин у режимі циклічного навантаження КМУ/маніпулятора. Обмеження Y подовжує ресурс на 15–25 % порівняно зі стандартним VDP120 завдяки нижчим піковим моментам.
