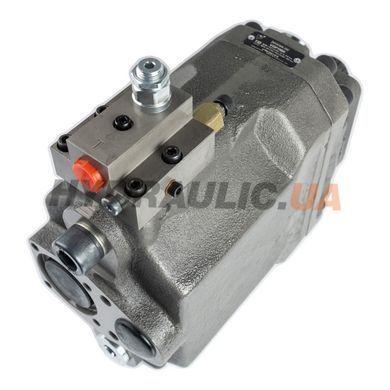

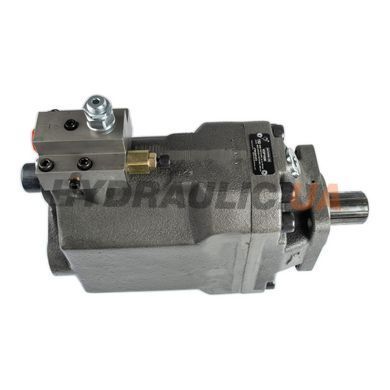

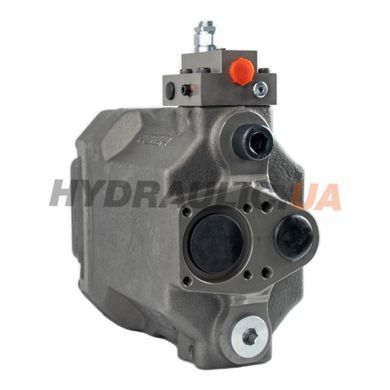

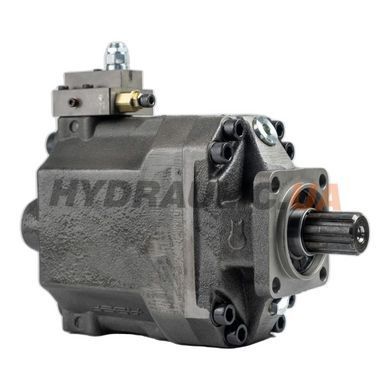

Насос аксіально-поршневий ABER VDP110R (MPN VDP110R) — регульований насос з нахилом шайби (swash-plate, open circuit) серії VDP. Виконання RIGHT — обертання за годинниковою стрілкою (CW), як видно з боку приводного валу. Робочий об'єм 109 см³/об, номінальний тиск 410 бар, максимальний пиковий тиск 460 бар. Призначений для відкритих гідравлічних контурів спецтехніки, де потрібне регулювання потоку від нуля до максимуму без зміни обертів первинного двигуна.
Конструкція swash-plate з load-sensing регулятором (LS) забезпечує подачу рівно стільки, скільки споживає навантаження — це зменшує тепловиділення в баку та витрату пального на 20–35 % порівняно з насосом фіксованого об'єму. Діапазон робочих обертів — 500…1700 об/хв; при 1500 об/хв теоретична подача становить 109 × 1500 / 1000 ≈ 163,5 л/хв. Регулятор LS налаштовується у діапазоні 30–80 бар (заводський — 30 бар); pressure limiter — 30–410 бар (заводський — 350 бар).
Стандартне виконання: монтажний фланець ISO 7653-1985 type D (direct coupling), шліцьовий вал DIN 5462, B8x32x36 — пряме з'єднання з більшістю КОМ (PTO) європейських вантажівок Volvo, MAN, Scania, DAF, Mercedes. Лінійні порти — BSP (ISO DIN 228), ущільнення NBR (стандарт) або FKM (опція). Маса — 27 кг. Робоча рідина — мінеральне масло ISO HM або DIN 51524-2 HLP, в'язкість 16–36 cSt при робочій температурі. Для протилежного боку приводу використовується LEFT-варіант VDP110L (артикул MI_AB-VDP110L).
Технічні характеристики
| Артикул виробника (MPN) | VDP110R |
| Серія | VDP (variable displacement, swash-plate) |
| Виробник | ABER |
| Країна виробництва | Португалія |
| Тип | Аксіально-поршневий, регульований, open circuit |
| Робочий об'єм | 109 см³/об |
| Номінальний тиск | 410 бар |
| Максимальний пиковий тиск | 460 бар (макс. 6 секунд на хвилину) |
| Мінімальна швидкість обертання | 500 об/хв |
| Максимальна швидкість обертання | 1700 об/хв |
| Напрям обертання | RIGHT (CW, за годинниковою) |
| Регулятор | Load-sensing (LS) з обмеженням тиску, drain line |
| Налаштування LS (Δp) | 30–80 бар (заводське 30 бар) |
| Pressure limiter | 30–410 бар (заводське 350 бар) |
| Монтажний фланець | ISO 7653-1985, type D direct coupling |
| Вал | Шліцьовий DIN 5462, B8x32x36 |
| Лінійні порти | ISO DIN 228, G threads (BSP) |
| Ущільнення | NBR (стандарт) / FKM (опція) |
| Робоча рідина | Мінеральне масло ISO HM або DIN 51524-2 HLP |
| Рекомендована в'язкість | 16–36 cSt при робочій температурі |
| Граничний діапазон в'язкості | 10–400 cSt |
| Фільтрація | ISO 4406 19/17/14 |
| Тиск у корпусі (макс.) | 3 бар |
| Мін. тиск на вході | 0,85 бар абс |
| Температура олії | −25 °C … +90 °C |
| Температура навколишнього середовища | −40 °C … +60 °C |
| Маса | 27 кг |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Переваги серії ABER VDP
- Робочий тиск 410 бар (номінал) та 460 бар (пік) — рівень моноблочних насосів top-tier
- Load-sensing регулятор з drain line — економія пального до 35 % порівняно з фіксованими насосами
- Швидке реагування на зміну навантаження (fast reaction) — критично для маніпуляторів та крано-маніпуляторних установок
- Шліцьове виконання B8x32x36 (DIN 5462) — пряме з'єднання з European PTO без перехідників
- Сертифікація ISO 9001 (APCER) — стабільна якість партіями
Застосування
Крано-маніпуляторні установки (КМУ) на вантажні шасі MAN, Volvo, Scania, Mercedes-Benz Actros (більшість стандартних КОМ — CW-обертання); самозвантажувачі-рукавники з гідроманіпуляторами Palfinger, Hiab, Fassi; лісовозні маніпулятори Loglift, Kesla, Jonsered; будівельна спецтехніка з відбором потужності від КОМ; стаціонарні гідроагрегати на 110 см³ з електродвигуном до 1500 об/хв.
Часті питання
Як визначити сторону обертання КОМ перед монтажем VDP110R?
Встановіть тимчасовий вал-індикатор у вихідний шліц КОМ і запустіть двигун на мінімальних обертах. Дивлячись з боку, де буде кріпитися насос: якщо вал обертається за годинниковою — потрібен RIGHT-варіант (VDP110R); якщо проти — LEFT (VDP110L). Більшість європейських КОМ EURO PTO з реверсом моноблочного шестеренного редуктора — CW (RIGHT).
Який реальний потік на 1500 об/хв при тиску 200 бар?
Теоретична подача 109 × 1500 / 1000 = 163,5 л/хв. З урахуванням об'ємного ККД ~93 % при 200 бар і температурі 50 °C реальний потік становить приблизно 152 л/хв. При 1700 об/хв (макс.) — до 173 л/хв реальних.
Як налаштувати LS-регулятор під екскаваторну гідросистему?
Для систем з пропорційними розподільниками типового стандарту встановлюйте Δp LS = 18–22 бар (1 оберт регулювального гвинта = 20 бар). Pressure limiter — на 10–15 % нижче за номінал клапана safety. Заводське налаштування Δp = 30 бар підходить для більшості сервоприводних розподільників, але для swing-pump combinations краще знизити до 20 бар.
Чи потрібен підпір на лінії всмоктування?
Так — мінімальний тиск на вході 0,85 бар абс. При баку нижче рівня насоса потрібен booster-помпа або підвищене розташування бака. На холодному запуску в'язкість не повинна перевищувати 1500 cSt (без навантаження); до 400 cSt — робочий режим.
Який ресурс насоса при правильній експлуатації?
При дотриманні фільтрації ISO 4406 19/17/14, рекомендованої в'язкості 16–36 cSt та температури олії до +90 °C — ресурс 8 000–12 000 годин у режимі circular duty cycle (PTO вантажівки, маніпулятори). У стаціонарних режимах з постійним 1500 об/хв і фільтрацією 16/14/11 — до 20 000 годин.
