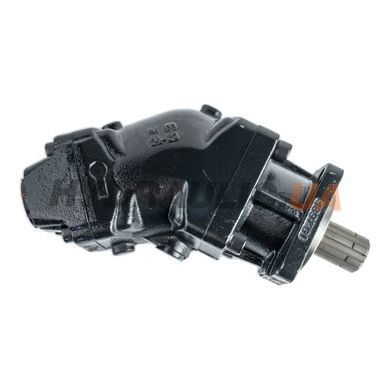

Насос аксіально-поршневий ABER BIF110M7 (MPN BIF110M7) — bent-axis насос фіксованого об'єму серії BIF (bent-axis з flange). Літера F у позначенні — flange-mount виконання з компактним фланцем M7. На відміну від класичної серії BI (вал з ISO 7653 фланцем для прямого монтажу на КОМ), BIF орієнтований на стаціонарний монтаж до корпусу гідроагрегату або через перехідну плиту. Робочий об'єм 107 см³/об, максимальний робочий тиск 350 бар.
Особливість BIF110M7 — реверсивне обертання (Sense of rotation: Reversible — Left or Right). На відміну від серій BI P7/H9, де напрям обертання задається конструкцією, BIF можна підключати як з CW, так і з CCW-приводом без переробки. Це робить модель універсальною для змішаних парків техніки або для стаціонарних маслостанцій з можливістю реверсу електродвигуна. Кількість поршнів — типова для bent-axis (7), корпус — чавунне литво (Iron Cast).
При 1500 об/хв (max operating) теоретична подача становить 107 × 1500 / 1000 = 160,5 л/хв; при 2000 об/хв (max без навантаження) — 214 л/хв. Шліцьовий вал DIN 5462, B8x32x36 — стандартне з'єднання з більшістю КОМ. Лінійні порти: 1″ BSP (вихід) та 1 1/4″ BSP (вхід). Маса насоса — 13 кг (≈13,094 кг точне виробничe). Робоча рідина — мінеральне масло ISO HM або DIN 51524-2 HLP. Фільтрація ISO 4406 18/13. Ущільнення NBR (стандарт). Колір корпусу — чорний.
Технічні характеристики
| Артикул виробника (MPN) | BIF110M7 |
| Серія | BIF (bent-axis flange-mount) |
| Виробник | ABER |
| Країна виробництва | Португалія |
| Тип | Аксіально-поршневий bent-axis з фланцем, фіксованого об'єму |
| Робочий об'єм | 107 см³/об |
| Максимальний робочий тиск | 350 бар |
| Max operating швидкість обертання | 1500 об/хв |
| Max швидкість без навантаження | 2000 об/хв |
| Напрям обертання | Реверсивний (LEFT або RIGHT) |
| Тип фланця | M7 (flange-mount) |
| Вал | Шліцьовий DIN 5462, B8x32x36 |
| Лінійні порти | 1″ BSP (вихід) / 1 1/4″ BSP (вхід) |
| Матеріал корпусу | Чавунне литво (Iron Cast) |
| Ущільнення | NBR (стандарт) |
| Покриття | Чорна порошкова фарба |
| Робоча рідина | Мінеральне масло ISO HM / DIN 51524-2 HLP |
| Рекомендована в'язкість | 20–40 cSt при робочій температурі |
| Граничний діапазон в'язкості | 10–750 cSt |
| В'язкість холодного запуску (без навантаження) | 750–1500 cSt |
| Фільтрація | ISO 4406 18/13 |
| Маса | 13 кг |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Переваги серії ABER BIF
- Реверсивне обертання — універсальність для CW і CCW-приводів без зміни конструкції
- Bent-axis 107 см³ при 350 бар — баланс між продуктивністю та компактністю (13 кг)
- Чавунний корпус Iron Cast — стійкість до пульсацій і вібрацій, краща теплопровідність
- Стандартний шліцьовий вал DIN 5462 B8x32x36 — пряме з'єднання з European PTO
- Компактний flange-mount M7 — інтеграція в гідроагрегат через монтажну плиту замість fixed-bracket
Застосування
Стаціонарні маслостанції з електродвигуном 1450/1500 об/хв (продуктивність 145–160 л/хв на 200–350 бар); гідроагрегати спецтехніки з реверсивним приводом КОМ або електродвигуна; крано-маніпуляторні установки 4–8 тм Palfinger PK 5500-12000, Hiab T-CL 5-8; самозвантажувачі-рукавники середнього класу; мобільні гідроагрегати на тракторах John Deere, New Holland, Massey Ferguson (з гідравлічним валом відбору потужності з реверсом).
Часті питання
Що означає літера F у позначенні BIF110M7?
F — flange-mount виконання. На відміну від класичної BI-серії (де вал виходить з ISO 7653 фланця для прямого монтажу на КОМ через DIN-flange/parallel keyed), BIF має компактний flange кріплення M7 для встановлення на корпус гідроагрегату або через перехідну плиту. Це дає гнучкість у компонуванні: насос можна розташувати у будь-якому положенні щодо приводу.
Як змінити напрям обертання реверсивного насоса?
Механічно — не потрібно. BIF110M7 реверсивний за конструкцією: достатньо змінити напрям обертання приводу (електродвигуна або вала відбору потужності). Порти A і B при цьому міняються ролями: вхід стає виходом і навпаки. Гідравлічна схема системи має передбачати таку зміну (зворотні клапани, баланс-клапани, перепускні мости).
Який реальний потік на 1450 об/хв (стандартний електродвигун 1500 RPM nominal)?
Теоретична подача 107 × 1450 / 1000 = 155,2 л/хв. Об'ємний ККД bent-axis при 200 бар і 50 °C ≈ 94 % — реальний потік близько 146 л/хв. Це підходить для стаціонарних гідропресів 50–100 т, паковочних молотів, прокатних станів допоміжних, гідроагрегатів пресування трав'яних бруфетів.
Чому 1500 об/хв operating, а 2000 без навантаження?
Bent-axis підшипники витримують значне тангенціальне навантаження від тиску при 1500 об/хв (operating). При 2000 об/хв без навантаження (no-load test, технологічне тестування або короткочасний overspeed) ресурс підшипників ще достатній; але постійна робота на 2000 з тиском 200+ бар скоротить ресурс у 3–5 разів. Для постійних 2000+ об/хв — серія VDP (variable displacement).
Який ресурс насоса при правильній експлуатації?
При дотриманні фільтрації ISO 4406 18/13, в'язкості 20–40 cSt, тиску на вході 0,8–2 бар абс і максимальній швидкості 1500 об/хв — ресурс 10 000–15 000 годин у стаціонарному режимі маслостанції. У циклічному режимі КМУ/маніпулятора — 6 000–9 000 годин. Реверсивна експлуатація НЕ скорочує ресурс (саме під неї bent-axis BIF спроектований).
