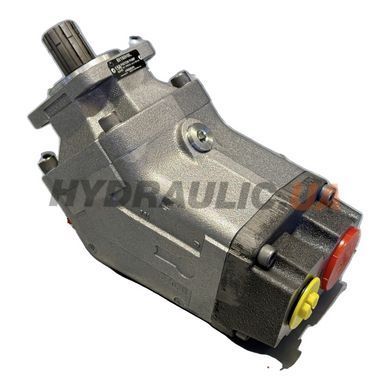

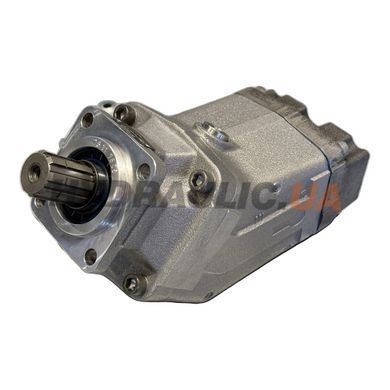

Насос аксіально-поршневий ABER BI160H9L (MPN BI160H9L) — bent-axis насос фіксованого об'єму серії BI з конфігурацією валу H9 (9-поршневий). Виконання LEFT — обертання проти годинникової стрілки (CCW), як видно з боку приводного валу. Робочий об'єм 156 см³/об, операційний тиск до 350 бар, пиковий 400 бар. Призначений для важких самоскидних установок, тягачів самоскидних причепів і КМУ важкого класу з LEFT-обертанням КОМ (характерне для деяких американських шасі та модифікованих європейських з реверс-редуктором).
Bent-axis 9-поршневий схема забезпечує плавніший потік (нижчий пульсаційний spectrum) порівняно з 7-поршневою P7-серією, що критично для систем з пропорційним керуванням. Операційна швидкість до 1300 об/хв; максимальна швидкість без навантаження — 1500 об/хв. При 1300 об/хв теоретична подача становить 156 × 1300 / 1000 = 202,8 л/хв — це дозволяє швидко піднімати кузови великих самоскидів і живити паралельно гідроциліндр самосвальної установки + допоміжний контур кранового механізму.
Вал — H9, призначений для прямого з'єднання з PTO через DIN-flange. Фланець кріплення — ISO 7653. Лінійні порти: A (вхід/всмоктування) — 2″ BSP, B (вихід) — 1 1/4″ BSP, C — дренажний отвір. Робоча рідина — мінеральне масло ISO HM або DIN 51524-2 HLP. Маса насоса — 19 кг. Тиск на вході 0,8–2 бар абс. Фільтрація 10 μm (ISO 4406 18/13). Для RIGHT-приводу замовляйте BI160H9R.
Технічні характеристики
| Артикул виробника (MPN) | BI160H9L |
| Серія | BI H9 (bent-axis, 9-поршневий) |
| Виробник | ABER |
| Країна виробництва | Португалія |
| Тип | Аксіально-поршневий bent-axis, фіксованого об'єму |
| Робочий об'єм | 156 см³/об |
| Операційний тиск | 350 бар (до) |
| Пиковий тиск | 400 бар |
| Операційна швидкість обертання | 1300 об/хв (max) |
| Макс. швидкість без навантаження | 1500 об/хв |
| Напрям обертання | LEFT (CCW) |
| Кількість поршнів | 9 |
| Вал | H9 |
| Монтажний фланець | ISO 7653 |
| Порт A (вхід/всмоктування) | 2″ BSP (DIN ISO 228) |
| Порт B (вихід) | 1 1/4″ BSP (DIN ISO 228) |
| Порт C | Дренаж |
| Робоча рідина | Мінеральне масло ISO HM / DIN 51524-2 HLP |
| Рекомендована в'язкість | 20–40 cSt при робочій температурі |
| Граничний діапазон в'язкості | 10–750 cSt |
| В'язкість холодного запуску (без навантаження) | 750–1500 cSt |
| Фільтрація | 10 μm; ISO 4406 18/13 |
| Діапазон тиску на вході | 0,8–2 бар абс |
| Маса | 19 кг |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Переваги серії ABER BI H9
- 9-поршневий bent-axis — нижча пульсація потоку (на 25–35 % проти 7-поршневих P7)
- Операційний тиск 350 бар + пік 400 бар — для важких самоскидних і маніпуляторних установок
- Робочий об'єм 156 см³ — оптимум для двопотокових систем самоскида + крана
- Великий вхідний порт 2″ BSP — знижує ризик кавітації при холодному запуску
- Робота на біорозкладуваних оліях категорії HEES при заміні ущільнень на FKM (опція)
Застосування
Важкі самоскидні установки з LEFT-приводом КОМ (модифіковані шасі MAN, Volvo, DAF з реверс-редуктором; деякі моделі КАМАЗ і MAZ з заводським LEFT PTO); тягачі самоскидних напівпричепів великого об'єму (Schmitz Cargobull 32–35 м³, Wielton Strong 28–34 м³); важкі КМУ 12–20 тм Palfinger PK 19500-PK 27500, Hiab X-HiPro 192-302; маслостанції стаціонарні на 200–250 л/хв.
Часті питання
Як визначити сторону обертання КОМ перед монтажем BI160H9L?
Запустіть двигун шасі на холостих обертах з активованим КОМ. Дивлячись з боку приводного фланця насоса (у бік торця валу): якщо вал обертається проти годинникової стрілки — потрібен LEFT (BI160H9L); якщо за годинниковою — RIGHT (BI160H9R). Більшість стандартних європейських КОМ EURO PTO без реверс-редуктора — CW (RIGHT); LEFT зустрічається на спецшасі або після модифікації.
Який реальний потік на 1300 об/хв при 250 бар?
Теоретична подача 156 × 1300 / 1000 = 202,8 л/хв. Об'ємний ККД bent-axis при 250 бар і 50 °C ≈ 95 % — реальний потік близько 193 л/хв. Цього достатньо для самоскидних установок з циліндром 8″ ходом 2000 мм (підйом 35 т кузова за 22–25 секунд) і одночасним живленням допоміжного контуру 30–40 л/хв.
Чи можна реверсувати напрямок обертання BI160H9L?
Ні. Bent-axis серії BI — однонаправлені; обертання задається порядком розташування портів і конструкцією розподільного диска. Зворотне обертання призведе до підсосу повітря через високий бік і кавітаційного руйнування поршнів за лічені хвилини. Для CW-приводу замовляйте BI160H9R (RIGHT-варіант).
Чим відрізняється BI160H9L від BI140H9R чи BI170H9L?
Робочим об'ємом і тиском: BI140H9 — 142 см³ при 350 бар; BI160H9 — 156 см³ при 350 бар; BI170H9 — 172 см³ при 300 бар (нижче, бо більший об'єм навантажує підшипники сильніше). Усі три моделі мають однакову масу 19 кг, однакові порти 2″/1¼″ BSP і максимальні оберти 1300/1500.
Який ресурс насоса при правильній експлуатації?
При дотриманні фільтрації ISO 4406 18/13, в'язкості 20–40 cSt і тиску на вході 0,8–2 бар абс — ресурс 8 000–12 000 годин у режимі циклічного duty cycle самоскидної установки. При постійній роботі на operating тиску 350 бар ресурс скорочується до 5 000–6 000 годин (різке зростання навантажень на bent-axis підшипники).
