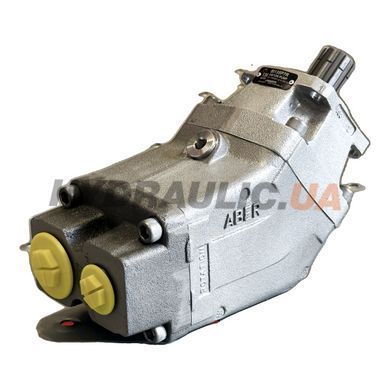

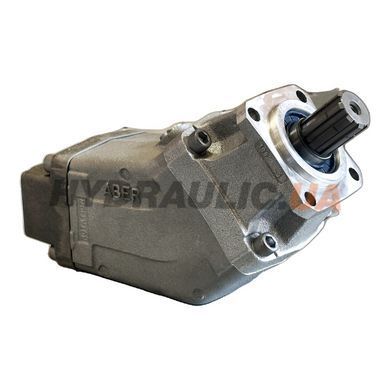

Насос аксіально-поршневий ABER BI135P7R (MPN BI135P7R) — bent-axis насос фіксованого об'єму серії BI з конфігурацією валу P7 (parallel keyed shaft). Виконання RIGHT — обертання за годинниковою стрілкою (CW), як видно з боку приводного валу. Робочий об'єм 136 см³/об, операційний тиск до 250 бар, пиковий 300 бар. Призначений для самосвалів, тягачів самоскидних причепів, гідравлічних установок з відбором потужності КОМ (PTO) — там, де потрібна висока продуктивність на середньому тиску і ремонтопридатність ціною помірного ККД.
Конструкція bent-axis (нахилений блок циліндрів, 40° з вала-фланця) дає високий механічний ККД на середніх тисках 150–250 бар і добру холодну стартову характеристику. Кількість поршнів — 7. При 1500 об/хв (максимальна операційна) теоретична подача становить 136 × 1500 / 1000 = 204 л/хв; при 1300 об/хв (типовий КОМ вантажівки на 1500 об/хв двигуна з передавальним числом 1,15) — 177 л/хв. Максимальна швидкість без навантаження — 1700 об/хв.
Вал — P7 (parallel keyed) зі шпонкою, прямого з'єднання з більшістю карданних валів і muff-couplings. Фланець кріплення — ISO 7653. Лінійні порти: A (вихід) — 1″ BSP, B (вхід/всмоктування) — 1 1/2″ BSP, C — дренажний отвір. Робоча рідина — мінеральне масло ISO HM або DIN 51524-2 HLP. Маса насоса — 13,8 кг. Тиск на вході 0,8–2 бар абс. Фільтрація 10 μm (ISO 4406 18/13).
Технічні характеристики
| Артикул виробника (MPN) | BI135P7R |
| Серія | BI P7 (bent-axis, parallel keyed) |
| Виробник | ABER |
| Країна виробництва | Португалія |
| Тип | Аксіально-поршневий bent-axis, фіксованого об'єму |
| Робочий об'єм | 136 см³/об |
| Операційний тиск | 250 бар (до) |
| Пиковий тиск | 300 бар |
| Операційна швидкість обертання | 1500 об/хв (max) |
| Макс. швидкість без навантаження | 1700 об/хв |
| Напрям обертання | RIGHT (CW) |
| Кількість поршнів | 7 |
| Вал | P7 — parallel keyed (зі шпонкою) |
| Монтажний фланець | ISO 7653 |
| Порт A (вихід) | 1″ BSP (DIN ISO 228) |
| Порт B (вхід/всмоктування) | 1 1/2″ BSP (DIN ISO 228) |
| Порт C | Дренаж |
| Робоча рідина | Мінеральне масло ISO HM / DIN 51524-2 HLP |
| Рекомендована в'язкість | 20–40 cSt при робочій температурі |
| Граничний діапазон в'язкості | 10–750 cSt |
| В'язкість холодного запуску (без навантаження) | 750–1500 cSt |
| Фільтрація | 10 μm; ISO 4406 18/13 |
| Діапазон тиску на вході | 0,8–2 бар абс |
| Маса | 13,8 кг |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Переваги серії ABER BI P7
- Bent-axis конструкція — механічний ККД 92–95 % на робочих тисках 150–250 бар
- Робочий об'єм 136 см³ — найбільший у P7-серії (поряд із 80/108/126 см³)
- Parallel keyed shaft P7 — пряме з'єднання карданним валом з шпонкою (DIN 6885)
- Маса 13,8 кг — на 5–7 кг легша за порівнянні шестеренні насоси такого ж об'єму
- Робота на біорозкладуваних оліях категорії HEES при заміні ущільнень на FKM (опція)
Застосування
Самоскидні установки на вантажні шасі (підйом кузова через гідроциліндр з відбором потужності від КОМ); тягачі самоскидних напівпричепів (Schmitz Cargobull, Wielton, Kogel) — гідроциліндр причепа підключається через мультіплекс; крано-маніпуляторні установки середнього класу 5–12 тм; маслостанції стаціонарні з електродвигуном 1450 об/хв на 180–200 л/хв; снігоприбиральна техніка з гідроприводом щіток та плугів.
Часті питання
Чим відрізняється виконання P7 від H9?
P7 — parallel keyed shaft (вал зі шпонкою DIN 6885) під карданне з'єднання з муфтами Walterscheid/Bondioli або прямим з'єднанням з фланцем КОМ. H9 — це інший тип валу, призначений для прямого з'єднання з PTO через DIN-flange. Перехід з P7 на H9 потребує іншого монтажного фланця ISO 7653 з відповідним отвором.
Який реальний потік на 1300 об/хв при 200 бар?
Теоретична подача 136 × 1300 / 1000 = 177 л/хв. Об'ємний ККД bent-axis при 200 бар і 50 °C ≈ 95 % — реальний потік близько 168 л/хв. Це достатньо для більшості тяжких самоскидних установок (циліндр 5″ хід 1500 мм піднімає 18 т кузова за 24–28 секунд).
Чи можна збільшити робочий тиск до 300 бар постійно?
Ні. 300 бар — це пиковий короткочасний (макс. 6 секунд на хвилину). Постійна робота на 300 бар скоротить ресурс підшипників bent-axis у 3–4 рази. Для безперервних 300 бар використовуйте BI80P7 (350 бар operating) або серії з більш тиражним конструктивом.
Чи можна реверсувати напрямок обертання BI135P7R?
Ні. Bent-axis серії BI — однонаправлені; обертання задається порядком розташування портів і конструкцією розподільного диска. Зворотне обертання призведе до підсосу повітря через високий бік і кавітаційного руйнування поршнів. Для CCW-приводу замовляйте BI135P7L (LEFT-варіант).
Який ресурс насоса при правильній експлуатації?
При дотриманні фільтрації ISO 4406 18/13, в'язкості 20–40 cSt у робочому режимі і тиску на вході 0,8–2 бар абс — ресурс 6 000–8 000 годин у режимі циклічного duty cycle самоскидної установки (1500–3000 циклів за робочий день). При постійній роботі на 150 бар з фільтрацією 16/14/11 — до 12 000 годин.
