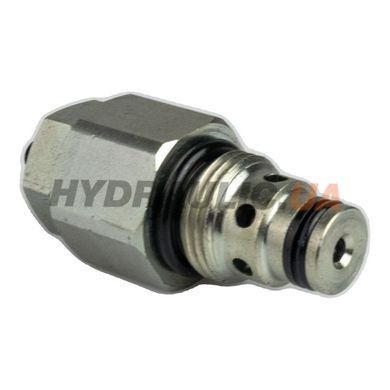

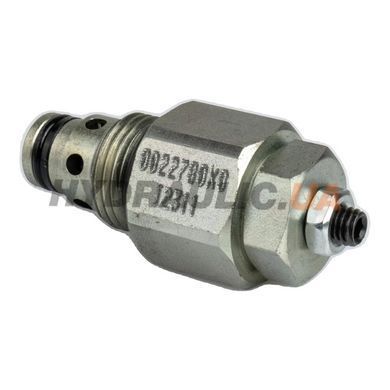

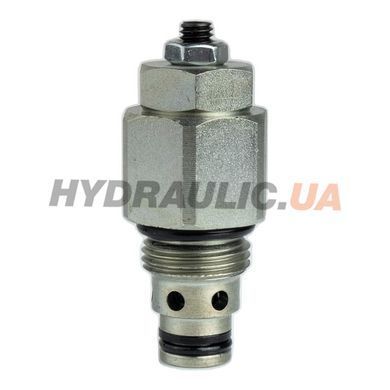

Клапан запобіжний картриджний прямої дії 002.278.0X0 серії VMP-20-SN виробництва LUEN (Італія). Конічний запірний елемент (poppet) у кавітеті CE.011.N, номінальний прохід DN5, витрата до 20 л/хв, максимальний робочий і таруваний тиск 350 бар. Діапазон налаштування зеленої пружини — 10-210 бар, заводське налаштування 180 бар при Q=5 л/хв. Маса 0,115 кг.
Прямої дії клапан з конічним poppet — пружина утримує запірний елемент проти сідла до перевищення тарування; при цьому золотник відкривається і скидає надлишковий потік. Конструкція без пілотного контуру забезпечує миттєвий відгук (~2 мс) — оптимально для антишок-захисту, локальних pressure-relief контурів і захисту вторинних ліній у моноблоках.
Кодування 278 = зелена пружина 10-210 бар, стандартне заводське налаштування 180 бар. Альтернативи серії: 277 (синя 5-100, std 80), 279 (жовта 20-350, std 320). Регулювання гвинтом (X = grano) після демонтажу ковпачка. Кавітет CE.011.N із стандартизованою різьбою 3/4-16 UNF — типова посадка для імпортних моноблоків. Момент затягування 50-59 Нм.
Типове застосування: pressure-relief у пілотних контурах розподільників, захист допоміжних циліндрів (фіксатори, аутригери, тілт-механізми), антишок-захист у моторних контурах малих типорозмірів, локальний relief на лініях акумуляторів. Робочі рідини — мінеральні масла HLP/HVLP, в'язкість 46 сСт @ 50°C, фільтрація 30-50 мкм. Робочий діапазон температур мастила -30°C…+80°C.
Технічні характеристики
| Гарантія | 12 міс |
| Країна виробництва | Італія |
| Виробник | LUEN |
| Артикул виробника | 002.278.0X0 |
| Серія | VMP-20-...-SN |
| Тип клапана | Запобіжний картриджний прямої дії, конічний poppet |
| Номінальний прохід DN | 5 мм |
| Максимальна витрата | 20 л/хв |
| Максимальний робочий тиск | 350 бар |
| Максимальний таруваний тиск | 350 бар |
| Діапазон налаштування | 10-210 бар (пружина зелена) |
| Заводське налаштування | 180 бар при Q=5 л/хв |
| Кавітет | CE.011.N |
| Тип портів | 3/4-16 UNF |
| Регулювання | Гвинт (Grano, X) |
| Температура мастила | -30°C…+80°C |
| Температура навколишнього середовища | -30°C…+50°C |
| Рекомендована фільтрація | 30-50 мкм |
| Момент затягування | 50-59 Нм |
| В'язкість мастила | 46 сСт @ 50°C |
| Робочі рідини | Мінеральні масла HLP/HVLP |
| Маса | 0,115 кг |
| Положення монтажу | Будь-яке |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Переваги серії VMP-20-SN LUEN
- Прямої дії — миттєве спрацювання (~2 мс), оптимально для антишок-захисту
- Кавітет CE.011.N з різьбою 3/4-16 UNF — сумісність з імпортними моноблоками
- Зелена пружина 10-210 бар — діапазон під більшість мобільних гідросистем
- Компактний (0,115 кг) — підходить для локальних pressure-relief на вторинних лініях
- Поляє виконання SN (poppet seat сталь нітрид) — підвищена довговічність на високих циклах
Часті питання
Чим відрізняється від 002.192?
002.192 — серія VMP-80 (Omt), DN11, 80 л/хв, кавітет з 3/4″ BSP портами, діапазон 25-250 (жовта). 002.278 — серія VMP-20-SN (LUEN), DN5, 20 л/хв, кавітет CE.011.N 3/4-16 UNF, діапазон 10-210 (зелена). 278 — для допоміжних, 192 — для головних контурів.
Як налаштувати тиск?
Демонтуйте ковпачок зверху, послабте контргайку, гайковим ключем обертайте регулювальний гвинт: за годинниковою — підвищення тиску. Налаштування виконуйте при робочій температурі і номінальній витраті системи. Для пломбованого виконання (K) — потрібен сертифікований сервіс.
Чи можна замінити на 002.279 (жовта 20-350)?
Так — той же кавітет CE.011.N і той же кодаж (002.27X), різниця тільки у пружині. Якщо робочий тиск системи 250-350 бар — обирайте 002.279.
Скільки потрібно моменту при затягуванні?
50-59 Нм. Перетягування може зруйнувати сідло у кавітеті; недотягування — витоки навколо o-ring ущільнення.
Куди підключати T (return) у моноблоку?
Картридж замикає на бак через канал моноблоку, який має бути виконаний з мінімальною противодією (низький бек-pressure). Pressure-relief, що скидає у лінію з тиском >5 бар, втрачає точність налаштування.
