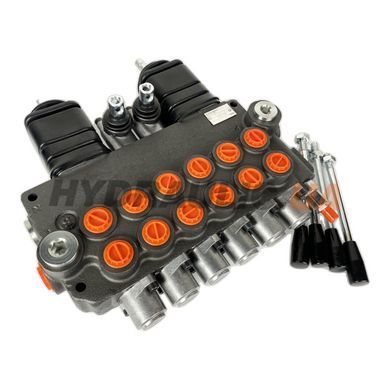

Гідророзподілювач секційний моноблочний 6Z80/1/A1A1(JU+3)A1A1A1A1(JU+3)G виробництва Badestnost (Болгарія) — 6-секційний блок серії Z80 з номінальною витратою 80 л/хв і максимальним робочим тиском 315 бар. Це найскладніша стандартна конфігурація серії: 6 окремих золотників A1 (double-acting, 3-pos закритий центр) з двома джойстиками-перехресами JU+3, які дозволяють керувати парами секцій одночасно (перша пара 1-2 і друга пара 5-6). Endcap — стандартний G (без pressure-comp/anti-shock).
Принцип JU+3 (Joystick Universal, standard version 3): один джойстик одночасно керує двома золотниками парою «+»-руху — діагональні переміщення джойстика активують обидва спільно (наприклад, для тракторних навантажувачів — підйом і нахил ківша одночасно). Це класичне рішення для оператора екскаватора/лісовоза: рука працює природно, без потреби в окремих важелях. Решта 4 секцій (3,4,5,6 у схемі) — стандартні А1 з окремими важелями.
Корпус — паралельна гідросхема з індивідуальними зворотними клапанами на кожну з 6 секцій (/1/-конфігурація). Серія Z80 — компактний моноблок Badestnost від 1 до 6 секцій для систем з відкритим і закритим центром гідроконтуру. Блок укомплектований головним запобіжним клапаном (заводське налаштування 180 бар, регулювання 120–250 бар через spring nr.3). Діаметр золотника — 18 мм; всі 6 золотників — A1 (double-acting).
Основні порти: P (вхід від насоса) — G1/2″ BSP, T (повернення в бак) — G3/4″ BSP; робочі A/B — G1/2″ BSP на кожну секцію (12 робочих портів). Back pressure (макс. у лінії T) — 35 бар. Внутрішні витоки A(B)→T при Δp=100 бар і 40°C — ≤ 8 см³/хв. Робоча рідина — мінеральне мастило HLP/HVLP, в'язкість 15–75 мм²/с. Чистота — ISO 4406 -/19/16; NAS 1638 cl.10. Маса блока — 16 кг, габарити (E×F): 312×255 мм.
Типове застосування: екскаватори-навантажувачі з повним керуванням (стріла, рукоять, ківш, поворот, гідрозамок, опори), лісовози з 6-функціональним маніпулятором, важкі гідрофіковані маніпулятори, дорожньо-будівельна техніка. Діапазон робочих температур мастила: −20°C…+80°C (NBR) або −20°C…+100°C (FPM). Температура навколишнього повітря: −40°C…+60°C.
Технічні характеристики
| Виробник | Badestnost |
| Країна виробництва | Болгарія |
| Артикул виробника | 6Z80/1/A1A1(JU+3)A1A1A1A1(JU+3)G |
| Серія | Z80 (monoblock) |
| Тип розподільника | Секційний моноблочний (monoblock) |
| Позиція у серії | 6 секц. (моноблок, максимальна стандартна конфігурація) |
| Конфігурація гідросхеми | 6 × A1 (double-acting) → G (стандарт), 2 джойстики JU+3 |
| Тип керування | Ручні важелі + 2 джойстики JU+3 (по 1 на пару секцій 1-2 і 5-6) |
| Максимальний потік | 80 л/хв (номінальна витрата) |
| Максимальний робочий тиск | 315 бар (P→T, паралельна та тандем) |
| Back pressure (макс.) | 35 бар (у лінії T, статичний) |
| Робочий тиск | 180 бар (заводське налаштування, spring nr.3, діапазон 120–250) |
| Розмір портів | P: G1/2″ BSP; T: G3/4″ BSP; A/B: G1/2″ BSP (12 робочих) |
| Діаметр золотника | 18 мм (0,71″) |
| Зворотний клапан | Індивідуальний (на кожну з 6 секцій, /1/-конфігурація) |
| Матеріал ущільнень | NBR (стандарт) / FPM (Viton) — на замовлення |
| Робочий діапазон температур | NBR: −20°C…+80°C; FPM: −20°C…+100°C |
| Робоча рідина | Мінеральне мастило HLP/HVLP |
| Тонкість фільтрації | ISO 4406 -/19/16; NAS 1638 cl.10 |
| В'язкість робоча | 15–75 мм²/с (мін 12, макс 400) |
| Внутрішні витоки | ≤ 8 см³/хв (A/B→T при Δp=100 бар, 40°C) |
| Тип монтажу | Моноблок з кріпленням болтами |
| Маса | 16 кг |
| Габарити, мм | 312×255 (E×F) |
| Endcap | G (стандарт) |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні у галереї товару та у вкладці «Файли».
Переваги серії
- Максимальна конфігурація серії — 6 секцій в одному моноблоці
- 2 джойстики JU+3 для парного керування секціями (екскаваторний принцип)
- Номінальна витрата 80 л/хв при тиску 315 бар — для важких систем
- 12 робочих портів G1/2″ — підключення до 6 виконавчих механізмів одночасно
- Індивідуальні зворотні клапани на кожну секцію — захист від навантажувальних кроссфлоу
- Регульований запобіжний клапан 120–250 бар
- Робоча рідина HLP/HVLP, ущільнення NBR (опц. FPM)
Застосування
- Екскаватори-навантажувачі з повним керуванням (6 функцій одним блоком)
- Лісовози з 6-функціональним маніпулятором — стріла, рукоять, ротатор, грейфер + 2 додаткові
- Важкі гідрофіковані маніпулятори комунальних машин
- Краново-маніпуляторні установки на шасі вантажівок
- Дорожньо-будівельна техніка з багатофункціональним навісним обладнанням
Часті питання
Що таке JU+3 у позначенні (JU+3)?
JU+3 = Joystick Universal, стандартна версія 3 — джойстик, який одночасно керує двома золотниками парою «+»-руху. Діагональні переміщення джойстика активують обидва золотники спільно; пряме переміщення вгору-вниз або вліво-вправо — поодинці. Pivot у JU+3 — у нижньому лівому куті (vs JU+1/+2/+4 з іншими pivot-точками). Класичне рішення для оператора екскаватора/навантажувача: рука працює природно, без потреби в окремих важелях.
Чому 2 джойстики, а не 1?
Цей блок має 6 секцій, і пара 1-2 + пара 5-6 керуються через джойстики (4 з 6 секцій). Решта 2 секції (3 і 4) — окремі важелі. Це типова компоновка для навантажувача: лівий джойстик керує стрілою+рукояттю, правий — ківшем+ротатором, а додаткові важелі для гідрозамка/опор/допоміжних функцій.
Чи можна замінити стандартний G endcap на GV1 або GKZ1?
Так, але на етапі замовлення. Endcap визначається ще на виробництві: G (стандарт), GV1 (pressure-comp), GKZ1 (anti-shock), KZ1 (back-pressure). Заміна endcap на готовому блоці — нестандартна процедура, потребує заводського ремонту. Для пресових і навантажених систем (з гідроциліндрами підйому, де перепад тиску у момент перемикання небезпечний) обирайте GKZ1 з anti-shock.
Чи витримує блок витрату 80 л/хв на 6 секцій одночасно?
Номінальна витрата 80 л/хв розрахована на одночасну роботу однієї секції на повне відкриття. При паралельній роботі кількох секцій потік розподіляється між ними; при цьому втрати тиску ростуть. Для одночасної роботи кількох важких функцій (наприклад, підйом+поворот стріли під навантаженням) рекомендується насос з резервом ≥30%. У режимі open-center при нейтральних золотниках потік повертається в бак з мінімальними втратами.
Яка робоча рідина та інтервал заміни?
Розподілювач розрахований на мінеральні мастила HLP/HVLP (ISO VG 32, 46, 68). Допустима в'язкість — 15–75 мм²/с. Чистота — ISO 4406 -/19/16; NAS 1638 cl.10. Інтервал заміни мастила — 1000–2000 мотогодин. У запилених умовах (лісовоз, дорожня техніка) — обов'язковий фільтр на лінії повернення з тонкістю 10 мкм.
