Гідророзподілювач секційний 02Z50 A1A1 /Ju+3/-G, 2 секції, 50 л/хв, 315 бар, джойстик | Badestnost, Болгарія

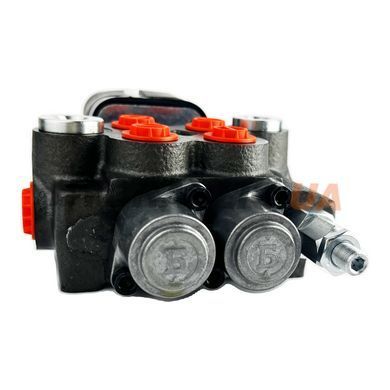

Гідророзподілювач секційний моноблочний 02Z50 A1A1 /Ju+3/-G виробництва Badestnost (Болгарія) — 2-секційний блок серії Z50 з номінальною витратою 50 л/хв і максимальним робочим тиском 315 бар. Тип керування: джойстик ju+3 (механічний для 2 секцій, важіль зі стандартною циліндричною ручкою). Виконання моноблочне (один корпус), вихідний клапан — G (стандартний вихід G1/2″).

Двосекційна конфігурація A1+A1 (золотники подвійної дії, 3 позиції, центральне положення з закритими A та B) керується одним механічним джойстиком JU+3 — це дозволяє оператору з одного важеля керувати двома виконавчими механізмами одночасно (наприклад, рух стріли + поворот).

Серія Z50 — компактний моноблок Badestnost від 1 до 8 секцій, призначений для систем з відкритим або закритим центром гідроконтуру. Блок укомплектований головним запобіжним клапаном (стандартне налаштування 180 бар, регульований 120–250 бар через spring nr.3) і навантажувальним зворотним клапаном (на кожну секцію — для конфігурації 2Z50/1/, або загальним — для 02Z50). Діаметр золотника — 16 мм, золотники змінні; доступні: подвійної дії (A, D), односторонньої (B, C), регенеративні, плаваючі (K, L).

Основні порти P (вхід від насоса) і T (повернення у бак): різьба G1/2″ BSP. Робочі порти A та B: G3/8″ BSP. Back pressure (максимальний у лінії T): 35 бар. Внутрішня витоки A(B)→T при Δp=100 бар і 40°C: ≤ 7 см³/хв. Робоча рідина — мінеральне мастило HLP/HVLP, рекомендована в'язкість 15–75 мм²/с (мін 12, макс 400). Чистота рідини — ISO 4406 -/19/16; NAS 1638 cl.10. Маса блока — 4,1 кг, габарити (E×F): 133×97×(висота моноблока) мм (E×F).

Типове застосування: фронтальні навантажувачі, маніпулятори, гідрофіковані причепи, лісовози, екскаватори, комунальна техніка, сільгоспмашини. Діапазон робочих температур мастила: −20°C…+80°C (NBR) або −20°C…+100°C (FPM). Температура навколишнього повітря: −40°C…+60°C.

Технічні характеристики

Габаритне креслення

Габаритне креслення та повна технічна документація (PDF) доступні у галереї товару та у вкладці «Файли».

Переваги серії

• Моноблочна конструкція — менше з'єднань, нижча ймовірність витоку, простіший монтаж
• Номінальна витрата 50 л/хв при максимальному тиску 315 бар
• Змінні золотники Ø16 мм (A, D, B, C, регенеративні, плаваючі K/L) — конфігурація під задачу
• Заводське налаштування запобіжного клапана 180 бар, регулювання у діапазоні 120–250 бар (spring nr.3)
• Опції endcap: G (стандарт), GV1 (pressure-comp), GKZ1 (anti-shock), KZ1 (back-pressure)
• Робоча рідина HLP/HVLP, ущільнення NBR (опц. FPM) — широкий температурний діапазон
• Кріплення під різні налаштування портів (top inlet / side inlet / top outlet / side outlet)

Застосування

• Фронтальні навантажувачі тракторів (PTO-hydro) — підйом+нахил ківша, маніпулятор
• Лісовози і маніпулятори лісозаготівлі — стріла, рукоять, ротатор, грейфер
• Сільгосптехніка — гідрофіковані плуги, культиватори, причепи-самоскиди
• Комунальна спецтехніка — підіймачі, евакуатори, дорожні машини
• Стаціонарні гідроагрегати — стенди, прес-форми, ножиці гідравлічні

Часті питання

Що означає кодування 02Z50-A1A1-Ju+3 і як читати конфігурацію?
Перша цифра (02) — кількість секцій. Літера серії (Z50) — тип/розмір блоку (Z50 — secciйний 50 л/хв, P40/P80/P120 — багатопозиційні з відповідною витратою). Далі — коди золотників (A1 = double-acting 3-pos з закритим центром A/B; A8 = 4-way 3-pos; K16 = плаваючий 4-pos з фіксацією у float). В кінці — endcap (G = стандарт, GV1 = pressure-comp, GKZ1 = anti-shock, KZ1 = back-pressure). JU+3 у дужках — варіант ручного джойстика з pivot bottom-left.

Чим відрізняється spool A1 від A8 і K16?
A1 — стандартний золотник подвійної дії, 3 позиції, з закритими A та B у нейтралі (циліндр фіксується). A8 — 4-way 3-position універсальний (типово для P-серії). K16 — плаваючий золотник з 4 позиціями, у float-позиції A та B з'єднані з T — циліндр може рухатись вільно під дією зовнішнього навантаження (типове застосування: опускання відвалу на ґрунт по рельєфу).

Як налаштувати тиск запобіжного клапана?
Z50 стандартно укомплектований spring nr.3 (діапазон 120–250 бар, заводське налаштування 180 бар). Для регулювання — зняти стальний ковпачок (FV — pre-set, не регульований; без FV — регульований гвинтом). Обертайте регулювальний гвинт за годинниковою стрілкою — підвищення тиску. Контролюйте тиск манометром на лінії P. Робочий діапазон Z50: 120–315 бар (з пружинами nr.2, 3, 4).

Яка робоча рідина та інтервал заміни?
Розподілювач розрахований на стандартні мінеральні мастила HLP/HVLP (ISO VG 32, 46, 68). Допустима в'язкість — 15–75 мм²/с (мін 12, макс 400). Чистота рідини — ISO 4406 -/19/16; NAS 1638 cl.10 (для NAS — це фільтрація 10–25 мкм абсолютна). Інтервал заміни — за рекомендацією виробника гідросистеми (типово 1000–2000 мотогодин). При роботі у запилених умовах обов'язковий фільтр у лінії повернення.

Чи підходить розподілювач для систем з електромагнітним керуванням?
Так. Z50 має опційні контрольні кити: 1ESD (double acting solenoid kit з замком/розблокуванням важеля), ES (single-acting solenoid kits ES1/ES2/ES3), A26 (rotation control CW/CCW), а також pneumatic, electro-pneumatic, hydraulic, electro-hydraulic варіанти. Котушки 12V/24V (ISO4400 або Deutsch). Для замовлення електрокерування потрібно вказати у коді (наприклад: 1ESD-24V(C)).
