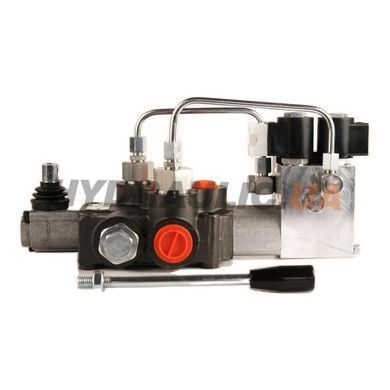

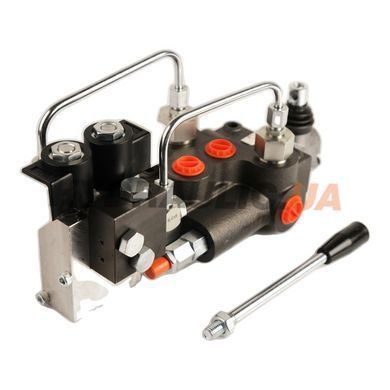

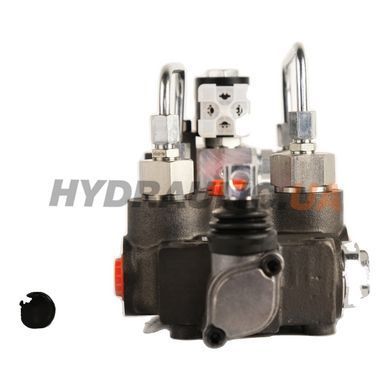

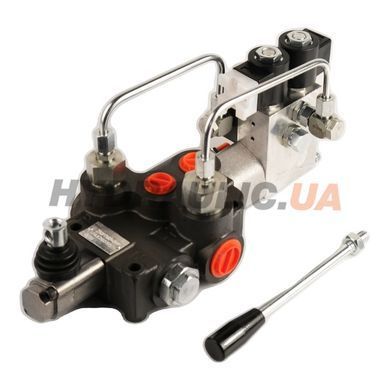

Гідророзподільник моноблочний 1-секційний Z80-VRP-1A1ED3 GKZ1 CEED1-VRE-24VDC виробництва Badestnost AD (Болгарія) — секція з ручним важільним керуванням і електричним дублюванням ED3 на котушці 24VDC. Призначений для одночасної ручної та дистанційної (соленоїдної) комутації одного виконавчого механізму у мобільній гідравліці.
Архітектура символу артикула: Z80 — серія розподілювача з номінальним потоком 80 л/хв; 1 — одна робоча секція (1 пара портів A/B); A1 — золотник типу A1 (3-позиційний з пружинним поверненням у нейтраль); ED3 — електричне дублювання на DC соленоїдах; GKZ1 — вхідна плита з вбудованим запобіжним клапаном; CEED1 — кінцеві датчики ходу золотника (end-stroke); VRE — версія компонування; 24VDC — напруга живлення соленоїдів.
Електричні характеристики (PDF Badestnost для родини P/Z): номінальна напруга 24 V DC, допуск ±10%, потужність котушки 24 Вт, тривалість включення (duty cycle) 100% — без перерв і обмежень часу. Соленоїди витримують безперервну роботу під напругою. Внутрішні утечки A,B → T становлять 6 см³/хв при тиску 100 бар.
Гідравлічні характеристики: номінальний потік 80 л/хв, максимальний робочий тиск на P = 250 бар, на лініях A/B = 300 бар (піковий), на лінії L = 25 бар, робочий тиск пілотного управління 10–50 бар. Рекомендована робоча рідина — мінеральна олива HLP/HVLP, температура −15…+80 °C, в'язкість 12…800 мм²/с.
Застосування: мобільна гідравліка вантажівок, спецтехніки, агротехніки — усі сценарії, де потрібен повний резерв ручного керування при відмові електросистеми (наприклад, управління платформою, маніпулятором, бортовою кранівлею з джойстика + аварійним важелем). Кінцеві датчики CEED1 дозволяють синхронізувати інші вузли по сигналу досягнення кінцевого положення.
Технічні характеристики Z80-VRP-1A1ED3
| Артикул виробника | Z80-VRP-1A1ED3 GKZ1 CEED1-VRE-24VDC |
| Тип | Моноблочний гідророзподільник з електричним дублюванням |
| Серія | Z80 |
| Кількість секцій | 1 |
| Тип золотника | A1 — 3-позиційний, пружинне повернення у нейтраль |
| Тип керування | Ручне важільне + електричне дублювання ED3 |
| Електрична частина | Соленоїди DC, котушка 24W, конектор стандартний |
| Кінцеві датчики | CEED1 — детектори кінцевого положення золотника |
| Вхідна плита | GKZ1 — з вбудованим запобіжним клапаном |
| Номінальний потік | 80 л/хв |
| Максимальний тиск (P) | 250 бар (номінал) |
| Максимальний тиск (A, B) | 300 бар (піковий) |
| Максимальний тиск (L) | 25 бар |
| Робочий тиск пілота | 10–50 бар |
| Внутрішні утечки | 6 см³/хв при 100 бар |
| Напруга живлення | 24 V DC, допуск ±10% |
| Потужність котушки | 24 Вт |
| Тривалість включення | 100% (безперервна робота) |
| Робоча рідина | Мінеральна олива HLP/HVLP |
| Температура оливи | −15…+80 °C |
| Температура середовища | −40…+60 °C |
| В'язкість | 12…800 мм²/с (рек. 20…100) |
| Клас чистоти оливи | NAS 1638 клас 10 |
| Виробник | Badestnost AD, Болгарія |
Детальні характеристики та креслення — у технічному PDF (підкріплено у блоці «Файли» нижче).
Що означає ED3 у назві артикула?
ED3 — Electric Duplication 3-position. Це означає, що секція має повний резерв електричного керування (соленоїди на обох сторонах золотника) додатково до ручного важеля. Оператор може перемикати золотник або механічно, або дистанційно з джойстика/пульта.
Що таке плита GKZ1 і кінцевий блок CEED1?
GKZ1 — вхідна плита (inlet cover) з вбудованим запобіжним клапаном на лінії P, що обмежує максимальний тиск у системі. CEED1 — кінцевий вузол (endcap) з датчиками, що детектують крайнє положення золотника — корисно для синхронізації зовнішніх контролерів.
Чи можна керувати без електрики?
Так. Серія VRP передбачає ручний важільний резерв як основну функцію — електричне дублювання ED3 додається паралельно. У разі відмови електросистеми оператор перемикає вручну. Це робить розподілювач ідеальним для критичних мобільних застосувань.
Який рекомендований клас чистоти оливи?
NAS 1638 клас 10 (≈ ISO 4406: 19/17/14). Для серії з соленоїдами та точними золотниками рекомендуємо тонкість фільтрації 10 мкм β10 ≥ 75. Бруднішa олива веде до залипання золотника, перегріву соленоїдів і скорочення ресурсу.
Чи можна використовувати з біолоївами HEPG/HEES?
Стандартне виконання — для мінеральних HLP/HVLP. Для біолив уточняйте сумісність ущільнень у виробника (Badestnost AD) — для серії Z можуть бути спецвиконання з FPM/EPDM, що підходять для HETG та інших біолив.
