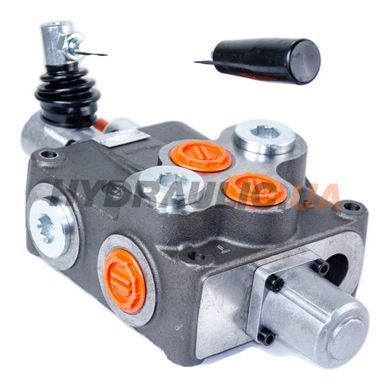

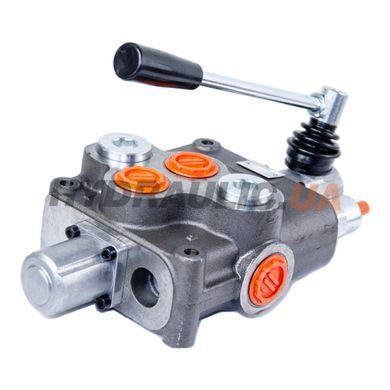

Гідророзподілювач P120-1A8-GKZ1 виробництва Badestnost AD (Болгарія) — моноблочний направляючий розподільник із 1 секція та ручним керуванням (важелі). Призначений для зміни напрямку потоку робочої рідини, обмеження тиску в гідролініях і розвантаження насоса у нейтральній позиції золотників.
Технічні дані: максимальний робочий тиск P = 250 бар (A, B = 300 бар, T = 50 бар), номінальна витрата Q = 120 л/хв, ход золотника ±10 мм (для секцій L12 — ±10 + 6 мм). Внутрішні втрати — 30 см³/хв при 120 бар. Зусилля на важелі — менше 300 Н у напрямку осі золотника.
Робочі умови: робоча рідина — мінеральна гідравлічна олива; температура олії −15…+80 °C; температура навколишнього середовища −40…+60 °C; в'язкість 12…800 мм²/с (рекомендована 20…100 мм²/с); клас чистоти — NAS 1638 клас 10. Кріплення моноблока — 3 болти M10, приєднання портів — внутрішня різьба.
Конфігурація: 1 × A8 (важіль, 3-позиційний золотник з пружинним поверненням у нейтраль). Вхідна плита: GKZ1 (із запобіжним та зворотним клапаном між P і T).
Застосування: мобільна гідравліка (вантажні підіймачі, маніпулятори, комунальна техніка, сільгосптехніка), де потрібне точне ручне керування виконавчими механізмами через моноблочний розподільник серії P120 виробництва Badestnost.
Технічні характеристики P120-1A8-GKZ1
| Артикул виробника | P120-1A8-GKZ1 |
| Тип | Моноблочний гідророзподілювач направляючий, ручне керування |
| Серія | P120 (Badestnost) |
| Кількість секцій | 1 секція |
| Конструктивне виконання | Моноблок |
| Тип керування | Важільне (механічне) |
| Конфігурація важелів | 1 × A8 (важіль, 3-позиційний золотник з пружинним поверненням у нейтраль) |
| Вхідна плита | GKZ1 (із запобіжним та зворотним клапаном між P і T) |
| Максимальний робочий тиск (P) | 250 бар |
| Тиск на лініях A, B | 300 бар (максимум) |
| Тиск на лінії T (бак) | 50 бар (максимум) |
| Номінальна витрата (Q) | 120 л/хв |
| Ход золотника | ±10 мм (L12: ±10 +6 мм) |
| Зусилля на важелі | < 300 Н у напрямку осі золотника |
| Внутрішні втрати (A,B → T) | 30 см³/хв при 120 бар |
| Робоча рідина | Мінеральна олива HLP/HVLP |
| Температура олії | −15…+80 °C |
| Температура навколишнього | −40…+60 °C |
| В'язкість робочої рідини | 12…800 мм²/с (рек. 20…100) |
| Клас чистоти оливи | NAS 1638 клас 10 |
| Кріплення | 3 болти M10 |
| Приєднання портів | Внутрішня різьба |
| Виробник | Badestnost AD, Болгарія |
Детальні характеристики та креслення — у технічному PDF (підкріплено у блоці «Файли» нижче).
Скільки секцій у P120-1A8-GKZ1?
1 секція — це визначається префіксом артикула (наприклад, 04 = 4 секції, 02 = 2 секції, 01 або просто P120 = 1 секція). Кожна секція керує однією парою портів A/B (виконавчий механізм).
Що означає код A1 / A8 у назві артикула?
A — тип золотника з ручним важільним керуванням. A1 і A8 — різні символи спула (схема відкриття/закриття каналів у різних позиціях). A8 — поширений 3-позиційний золотник із пружинним поверненням у нейтраль. Конкретна schема ISO 1219 — у PDF Badestnost.
Що таке плита GKZ1 / G?
Вхідна (приймальна) плита — фланець для приєднання ліній P (напір) і T (злив). GKZ1 — плита з вбудованим запобіжним клапаном і зворотним клапаном між P і T (стандартна комплектація для більшості замовлень). G — базова плита без додаткових опцій.
Який максимальний тиск і витрата?
P = 250 бар (номінал), A/B = 300 бар (пік), Q ≤ 120 л/хв. Для довшої роботи рекомендуємо не виходити за 80% номінального тиску (200 бар) — це продовжує ресурс золотників і запобіжного клапана.
Чи можна використовувати з біооливами HEPG/HEES?
Стандартне виконання — для мінеральних HLP/HVLP. Для біоолив уточнюйте сумісність ущільнень у виробника (Badestnost AD) — для серії P можуть бути спецвиконання з FPM/EPDM.
