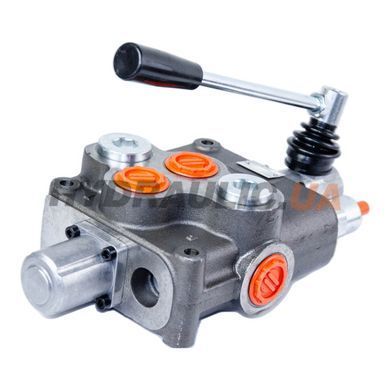

Гідророзподілювач секційний моноблочний P120/1A8-GKZ1 виробництва Badestnost (Болгарія) — 1-секційний блок серії P120 з номінальною витратою 120 л/хв і максимальним робочим тиском 250 бар. Тип керування: ручний важіль (стандартний для p120). Виконання моноблочне (один корпус), вихідний клапан — GKZ1 — anti-shock клапан з амортизацією.
Односекційний моноблок серії P120 на номінальну витрату 120 л/хв — для систем з потужним насосом (трактори, спецтехніка, екскаватори середнього класу). Spool A8 — чотирилінійний триспозиційний з закритим центром у нейтрали (open-center на лінії P-T). Endcap GKZ1 (anti-shock) поглинає піки тиску до 300 бар на портах A/B, які виникають при різких реверсах виконавчого механізму.
Серія P120 — багатопозиційний моноблочний розподілювач Badestnost з відкритим центром (open-center) для систем з насосом постійної подачі. Максимальний тиск у напірній лінії — 250 бар (P→T), у робочих лініях A/B — до 300 бар, у лінії T — до 50 бар. Хід золотника — ±10 мм, зусилля приведення — <300 Н.
Підключення гідроліній — внутрішня різьба M22×1,5 (внутрішня різьба) на всіх чотирьох портах (P, T, A, B). Кріплення — 3 болти M10. Робоча рідина — мінеральне мастило HLP/HVLP, допустима в'язкість 12–800 мм²/с (рекоменд. 20–100). Допустимий рівень забруднення — NAS 1638 cl.10. Внутрішні витоки A/B→T: ≤ 30 см³/хв при 120 бар. Маса блока — ≈7,5 кг. P-серія сумісна з типовими європейськими аналогами Walvoil, Bucher, Hydrocontrol за приєднальними розмірами і функціональністю — застосовується у тракторах, спецтехніці, причепах-самоскидах, лісовозах, маніпуляторах.
Типове застосування: фронтальні навантажувачі, маніпулятори, гідрофіковані причепи, лісовози, екскаватори, комунальна техніка, сільгоспмашини. Діапазон робочих температур мастила: −15°C…+80°C. Температура навколишнього повітря: −40°C…+60°C.
Технічні характеристики
| Виробник | Badestnost |
| Країна виробництва | Болгарія |
| Артикул виробника | P120/1A8-GKZ1 |
| Серія | P120 (monoblock) |
| Тип розподільника | Багатопозиційний моноблочний (open-center) |
| Позиція у серії | 1 секц. |
| Конфігурація гідросхеми | A8 (4-way, 3-position) → GKZ1 |
| Тип керування | Ручний важіль (стандартний для P120) |
| Максимальний потік | 120 л/хв (номінальна витрата) |
| Максимальний робочий тиск | 250 бар (P→T) |
| Максимальний робочий тиск | 300 бар (A/B порти, максимум) |
| Робочий тиск | 50 бар (T порт, максимум) |
| Розмір портів | P/T/A/B: M22×1,5 (внутрішня різьба) |
| Зворотний клапан | — |
| Матеріал ущільнень | NBR |
| Робочий діапазон температур | −15°C…+80°C |
| Робоча рідина | Мінеральне мастило HLP/HVLP |
| Тонкість фільтрації | NAS 1638 cl.10 |
| Максимальна продуктивність | 30 см³/хв при 120 бар |
| Тип монтажу | 3 болти M10 |
| Маса | ≈7,5 кг |
| Габарити, мм | монтаж 3 болти M10 |
| Аварійний стоп | GKZ1 anti-shock: Так (GKZ1) |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні у галереї товару та у вкладці «Файли».
Переваги серії
- Моноблочна конструкція — менше з'єднань, нижча ймовірність витоку, простіший монтаж
- Номінальна витрата 120 л/хв при максимальному тиску 250 бар
- Spool A8 (4-way, 3-position) — universal-spool для double-acting циліндрів
- Кріплення 3 болти M10, внутрішня різьба M22×1,5 на всіх портах — спрощений монтаж
- Сумісність за приєднальними розмірами з аналогами Walvoil P-серії, Bucher HD-серії
- Робоча рідина HLP/HVLP, ущільнення NBR (опц. FPM) — широкий температурний діапазон
- Кріплення під різні налаштування портів (top inlet / side inlet / top outlet / side outlet)
Застосування
- Тракторні навантажувачі та гідрофіковані причепи (P40 — легкий клас, P80/P120 — середній/важкий)
- Лісозаготівельна техніка — маніпулятори harvester/forwarder
- Самоскидна гідравліка — приведення кузовів, заслонок
- Будівельна і дорожня техніка — крани, маніпулятори, опори
- Заміна штатних розподільників Walvoil P-серії, Bucher HD у тракторах серед.-важкого класу
Часті питання
Що означає кодування P120-1A8-GKZ1 і як читати конфігурацію?
Перша цифра (01) — кількість секцій. Літера серії (P120) — тип/розмір блоку (Z50 — secciйний 50 л/хв, P40/P80/P120 — багатопозиційні з відповідною витратою). Далі — коди золотників (A1 = double-acting 3-pos з закритим центром A/B; A8 = 4-way 3-pos; K16 = плаваючий 4-pos з фіксацією у float). В кінці — endcap (G = стандарт, GV1 = pressure-comp, GKZ1 = anti-shock, KZ1 = back-pressure). JU+3 у дужках — варіант ручного джойстика з pivot bottom-left.
Чи можна замінити цей розподілювач на Walvoil або Bucher?
За приєднальними розмірами і функціональністю Badestnost P120 сумісний з типовими європейськими аналогами P-серії Walvoil та HD-серії Bucher. Перед заміною звіртеся з кресленням (монтажні отвори M10, різьба портів M22×1,5) і номіналом запобіжного клапана. Гідравлічна функція spool A8 — стандартизована, тому ризик несумісності низький.
Як налаштувати тиск запобіжного клапана?
P-серія Badestnost укомплектована головним запобіжним клапаном з налаштуванням під замовлення. Максимальне налаштування — 250 бар. Для регулювання у польових умовах потрібен манометр на лінії P і регулювальний гвинт під пломбувальним ковпачком. НЕ перевищуйте максимум — поломка пружини.
Яка робоча рідина та інтервал заміни?
Розподілювач розрахований на стандартні мінеральні мастила HLP/HVLP (ISO VG 32, 46, 68). Допустима в'язкість — 12–800 мм²/с (рекоменд. 20–100). Чистота рідини — NAS 1638 cl.10 (для NAS — це фільтрація 10–25 мкм абсолютна). Інтервал заміни — за рекомендацією виробника гідросистеми (типово 1000–2000 мотогодин). При роботі у запилених умовах обов'язковий фільтр у лінії повернення.
Чи підходить розподілювач для систем з електромагнітним керуванням?
Так, P-серія Badestnost виготовляється в електромагнітному варіанті як опція. Однак конкретний артикул цього товару — з ручним керуванням (важіль/джойстик). Для електромагнітного варіанта потрібен окремий продукт з кодом ES або 1ESD у конфігурації.
