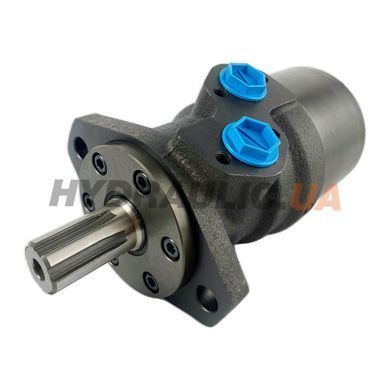

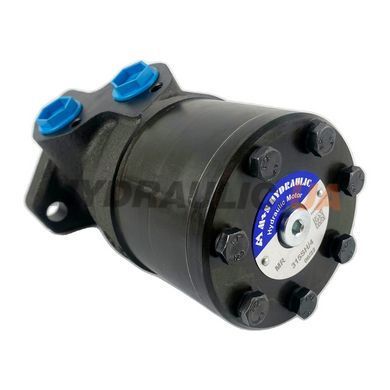

Гідромотор M+S Hydraulic MR 315SH/4 315,7 см³ шліцевий вал SAE 6B ∅25 мм, Болгарія

Орбітальний (героторний) гідромотор M+S Hydraulic MR315SH/4 — болгарський мотор серії MR з робочим об'ємом 315,7 см³ та шліцевим вихідним валом (SH). Кріплення — 4-болтовий задній фланець (/4). Максимальний робочий тиск 175 бар (постійно), пік 225 бар, крутний момент до 550 Н·м, потужність 11 кВт, максимальна швидкість 240 об/хв. Аналог Danfoss 151-0727 (Sauer-Danfoss OMR 315).

Конфігурація SH — шліцевий вал стандарту SAE 6B ∅25 мм — забезпечує надійний безлюфтовий зв'язок зі шліцевими зірочками і шестернями без шпонки. MR315SH/4 — низькооберотний високомоментний мотор: великий робочий об'єм 315,7 см³ дає 550 Н·м моменту вже при 175 бар, що дозволяє в багатьох випадках обходитись без редуктора. 4-болтовий задній фланець забезпечує жорстке кріплення при знакозмінних і ударних навантаженнях.

Технічні характеристики

Аналоги та взаємозамінність

M+S Hydraulic MR315SH/4 — функціональний аналог Danfoss 151-0727 (Sauer-Danfoss OMR 315). Монтажний фланець та шліцевий вал ∅25 мм сумісні з Danfoss/Sauer-Danfoss серії OMR 315. Пряма заміна без переробки кріплення.

Габаритне креслення

Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».

Переваги

• 315,7 см³ робочого об'єму: 550 Н·м моменту при 175 бар — у більшості приводів немає потреби в редукторі
• Шліцевий вал SH ∅25 мм SAE 6B: безлюфтовий зв'язок зі шліцевими зірочками без шпонки — надійніше для реверсивних приводів
• 4-болтовий задній фланець: жорстке кріплення при знакозмінних та ударних навантаженнях
• 240 об/хв при 315,7 см³: низькооберотний — підходить для приводів коліс, лебідок, поворотних механізмів без редуктора
• Аналог Danfoss 151-0727 (OMR 315) — заміна в існуючих гідросистемах сільгосп- і комунальної техніки без переробки
• Робота в діапазоні −40°C … +140°C на стандартній мінеральній оливі HLP/HM

Застосування

Привод обертання поворотних платформ маніпуляторів та невеликих кранів; привод ходу самохідних малогабаритних машин; привод барабанів лебідок на евакуаторах і автокранах; привод бурових установок малої продуктивності; привод обертання робочих органів сільгосптехніки (роторні косарки, мульчери); привод щіток підмітально-прибиральних машин; привод бетонозмішувачів і конвеєрів у будівельній техніці.

Що означає «SH» у назві MR315SH/4?
SH — шліцевий вал (splined shaft) стандарту SAE 6B ∅25 мм. Відрізняється від циліндричного вала C/CD наявністю шліців для з'єднання без шпонки. «/4» позначає 4-болтовий задній фланець кріплення.

Який крутний момент розвиває MR315SH/4 і чи потрібен редуктор?
До 550 Н·м постійно при 175 бар. Для приводів з номінальним моментом до 500 Н·м редуктор не потрібен — мотор приєднується безпосередньо до робочого органу. Для пускових моментів вище 700 Н·м (короткочасно при 225 бар) потрібен запас по тиску.

Чи обов'язкова дренажна лінія для MR315SH/4?
Дренажна лінія обов'язкова, якщо тиск у зливній магістралі перевищує 15 бар. Без дренажу мотор працює коректно тільки при чистому зливі без підпору. Дренажний порт G1/8 на корпусі.

Яку оливу і фільтр використовувати?
Мінеральні гідравлічні оливи HLP (DIN 51524) або HM (ISO 6743/4) з в'язкістю 20–75 мм²/с при робочій температурі. Тонкість фільтрації — 25 мкм (код чистоти ISO 20/16). Робочий діапазон температур рідини: −40°C … +140°C.
