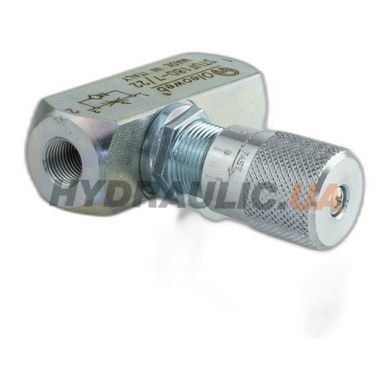

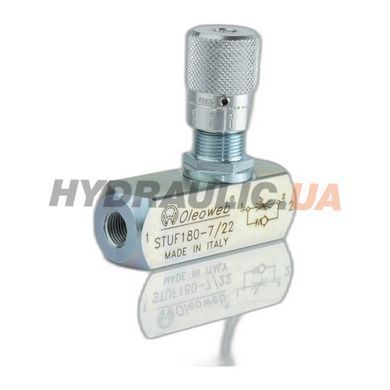

Дросель зі зворотнім клапаном STUF, OLEOWEB регулює швидкість потоку в одному напрямку і вільно пропускає у зворотному.
ВИКОРИСТАННЯ ТА ЕКСПЛУАТАЦІЯ:
Цей клапан використовується для регулювання швидкості потоку приводів в одному напрямку; потік вільний у зворотному. Оскільки компенсація тиску не передбачена, регулювання потоку залежить від тиску та в'язкості рідини. Висока чутливість регулювання.
МАТЕРІАЛИ ТА ОСОБЛИВОСТІ
- Корпус: оцинкована сталь
- Внутрішні частини: загартована та шліфована сталь
- Ущільнення: стандарт BUNA N
- Герметичність: голчаста. Незначний витік із закритим клапаном
Під'єднання:
Підключіть V до потоку тиску та C до приводу для налаштування; Потік регулюється від C до V і вільний у зворотному напрямку. При використанні на приводі з подвійним пілотним зворотним клапаном, необхідно встановити між приводом і подвійним пілотним зворотним клапаном. Регулювання потоку здійснюється обертанням пластикової ручки після послаблення бічного фіксуючого гвинта. Ця конкретна конфігурація забезпечує точне та чутливе регулювання.
Для отримання повної технічної інформації, скачайте ПДФ файл.
| Тип | А | Пропускна здатність л/хв | Максимальний тиск, БАР | B, мм | С, мм | D, мм | E, мм | F, мм | G, мм | H, мм | L, мм | Вага, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| STUF180 | 1/8" BSP | 10 | 400 | 58 | М15х1 | 20 | 60,5 | 20 | 8 | 5,5 | 19,5 | 0,2 |
| STUF140 | 1/4" BSP | 15 | 400 | 66 | М20х1 | 33 | 75 | 25 | 7,5 | 6 | 24,5 | 0,38 |
| STUF380 | 3/8" BSP | 30 | 400 | 77 | М20х1 | 33 | 75 | 25 | 7,5 | 6 | 24,5 | 0,4 |
| STUF120 | 1/2" BSP | 50 | 400 | 91 | М25х1,5 | 33 | 81 | 30 | 9 | 7 | 29,5 | 0,63 |
| STUF340 | 3/4" BSP | 80 | 400 | 112,5 | М35х1,5 | 42 | 110 | 40 | 15,5 | 8 | 39,5 | 1,45 |
| STUF100 | 1" BSP | 150 | 400 | 141 | М35х1,5 | 42 | 115 | 45 | 15,5 | 8 | 39,5 | 2 |
| STUF114 | 1 1/4" BSP | 200 | 350 | 155 | М45х1,5 | 53 | 137 | 55 | 13,5 | 10 | 50 | 3,3 |
| STUF112 | 1 1/2" BSP | 300 | 350 | 168 | М45х1,5 | 53 | 147 | 65 | 13,5 | 10 | 50 | 4,7 |
