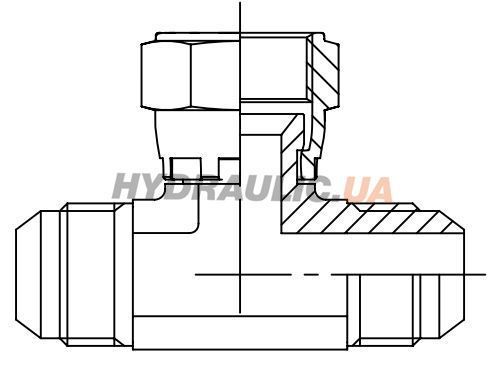

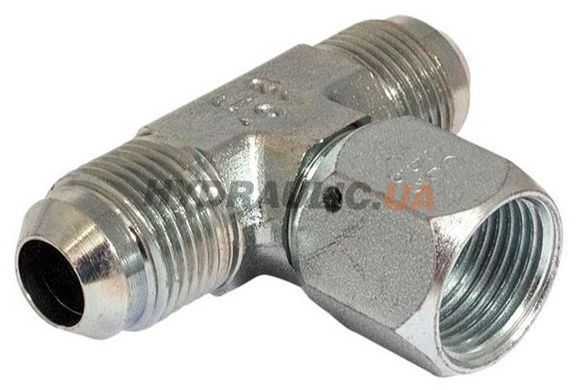

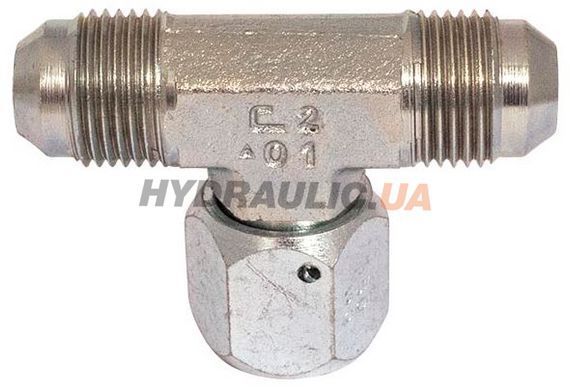

Адаптер трійник зовнішнє різьблення JIC - JIC внутрішня - JIC зовнішня, J EVT
З'єднання JIC (Joint Industrial Council, американський стандарт) за стандартом Автомобільного інженерного товариства (SAE J514) і ISO 8434-2: 2007 за дюймовими різьбами і кутом конуса ущільнення 37 °. Штуцер JIC має циліндричну різьбу і зовнішній конус 37 °. Фітинг JIC має накидну гайку з циліндровим різьбленням і внутрішній конус 37 °.
Підключення фітингів типу JIC бере початок в області техніки трубних з'єднань і було розроблено в США в 50-і роки для з'єднань труб отбортовкой.
Фітинги JIC можна легко дізнатися по характерному ущільнювача конусу, він особливо помітний на фітингах із зовнішнім різьбленням. Підключення фітингів JIC до шлангів або труб часто називають також з'єднанням JIC-74 °. Ці серії фітингів мають американську різьблення типу UN / UNF для зовнішньої і внутрішньої різьби. UNF / UTS (Unified Thread Standard) - дюймова циліндрична різьба широко поширена в США І Канади.
| Код продукції | Тип | Розмір труби | Різьба |
|---|---|---|---|
| 7662-07-07 | J EVT | 6 | 7/16" - 20 UNF |
| 7662-08-08 | J EVT | 8 | 1/2" - 20 UNF |
| 7662-09-09 | J EVT | 10 | 9/16" - 18 UNF |
| 7662-12-12 | J EVT | 12 | 3/4" - 16 UNF |
| 7662-14-14 | J EVT | 14,15,16 | 7/8" - 14 UNF |
| 7662-17-17 | J EVT | 18,2 | 1. 1/16" - 12 UNF |
| 7662-21-21 | J EVT | 25 | 1. 5/16" - 12 UNF |
| 7662-26-26 | J EVT | 30,32 | 1. 5/8" - 12 UNF |
| 7662-30-30 | J EVT | 38 | 1. 7/8" - 12 UNF |
