Футорка — перехідник із зовнішньої циліндричної різьби на меншу внутрішню — вкручується в порт більшої різьби й дає в ньому меншу внутрішню — так у корпус із G 1/2″ ставиться фітинг, манометр чи глушник на G 1/4″. Корпус із нікельованої латуні CW614 N, робочий тиск до 60 бар, температура −20 °C … +70 °C. Працює на стисненому повітрі, в гідравліці низького тиску та на непитній воді. У картці 8 типорозмірів, різьби: G 1/8″, M5, G 1/4″, G 3/8″, G 1/2″, G 3/4″, M22×1,5.
Габаритне креслення

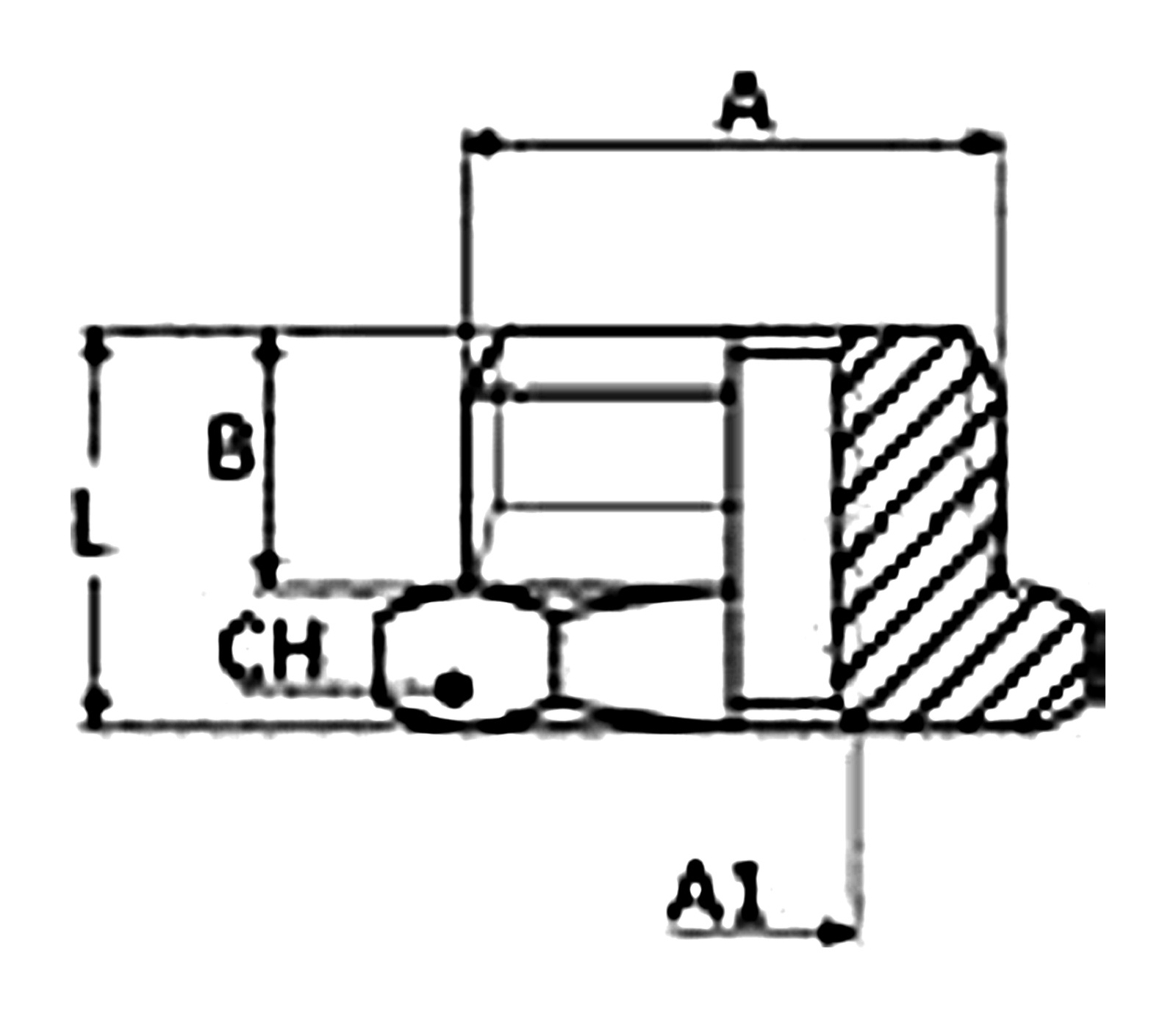

Розмірні літери на кресленні відповідають колонкам таблиці типорозмірів нижче:
- A — зовнішня різьба (вкручується в порт)
- A1 — внутрішня різьба (під фітинг)
- B — довжина зовнішньої різьби
- L — загальна довжина
- CH — шестигранник під ключ
| Застосування | пневматика, гідравліка (низький тиск), вода (непитна) |
| Робочий тиск | до 60 бар |
| Робоча температура | −20 °C … +70 °C |
| Матеріал корпусу | нікельована латунь CW614 N |
| Циліндрична різьба G | BSPP, UNI-ISO 228 |
| Метрична різьба | ISO/R 262 |
| Виконання | прямий, зовнішня × внутрішня різьба |
| Типорозмірів у серії | 8 |
| Країна виробництва | Італія |
| Артикул | Різьба A | Різьба A1 | B | L | CH |
|---|---|---|---|---|---|
| PF50300201 | G 1/8″ зовн. | M5 внутр. | 6 | 10,5 | 14 |
| PF50300402 | G 1/4″ зовн. | G 1/8″ внутр. | 8 | 13 | 17 |
| PF50300602 | G 3/8″ зовн. | G 1/8″ внутр. | 9 | 14 | 19 |
| PF50300604 | G 3/8″ зовн. | G 1/4″ внутр. | 9 | 14 | 19 |
| PF50300804 | G 1/2″ зовн. | G 1/4″ внутр. | 10 | 15,5 | 24 |
| PF50300806 | G 1/2″ зовн. | G 3/8″ внутр. | 10 | 15,5 | 24 |
| PF50301208 | G 3/4″ зовн. | G 1/2″ внутр. | 11 | 17,5 | 30 |
| PF5030M2204 | M22×1,5 зовн. | G 1/4″ внутр. | — | — | — |
Розміри — у міліметрах.
PF5030M2204: розмірів у каталозі виробника немає.
Різьби серії
У серії доступні: G 1/8″, M5, G 1/4″, G 3/8″, G 1/2″, G 3/4″, M22×1,5.
- G (BSPP, ISO 228) — циліндрична. Щільність дає торцева прокладка або кільце, а не витки; загвинчується до упору.
- M (метрична, ISO/R 262) — позначається як M5, M22×1,5; друге число — крок різьби.
Різьби різних систем не взаємозамінні — перевіряйте, яка стоїть у вашому обладнанні.
Переваги серії
- Робочий тиск до 60 бар — паспортне значення для всієї серії.
- Корпус — нікельована латунь CW614 N.
- 8 типорозмірів у картці — від G 1/8″ до M22×1,5.
- Розмір під ключ від 14 до 30 мм — метричний ряд.
- Різьби за стандартами: BSPP (UNI-ISO 228), ISO/R 262.
Питання та відповіді
Навіщо потрібна футорка?
Щоб поставити фітинг меншої різьби в порт більшої без додаткових ніпелів і муфт: футорка вкручується в порт і сама дає потрібну внутрішню різьбу. Корпус короткий — L від 10,5 до 17,5 мм.
Який робочий тиск витримує виріб?
До 60 бар — це паспортне значення виробника для всієї серії.
Для яких середовищ підходить?
Стиснене повітря, гідравліка низького тиску, вода. Для питної води виробник цю серію не допускає.
Який потрібен ключ?
Ріжковий або накидний ключ від 14 до 30 мм — розмір для кожного артикула в колонці CH таблиці типорозмірів.
З якого матеріалу позиція PF5030M2204?
З нікельованої латуні, як і вся серія. У каталозі виробника цієї позиції немає, тому її розміри в таблиці не наведені; уточнюйте їх у менеджера.
У якому температурному діапазоні працює?
Від −20 °C до +70 °C.
