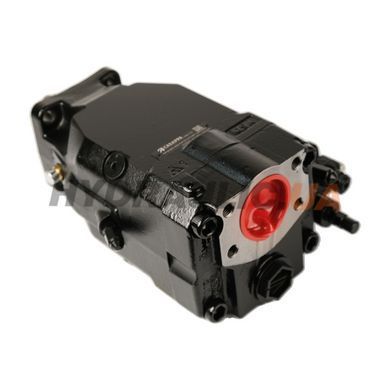

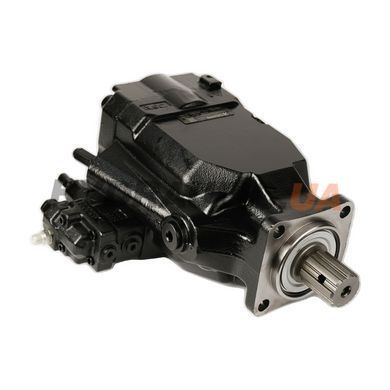

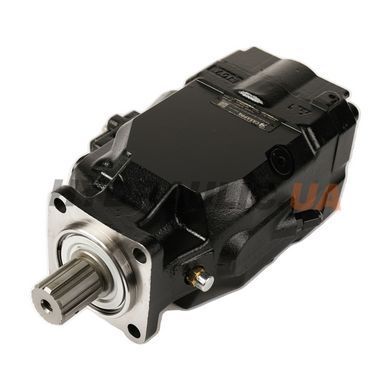

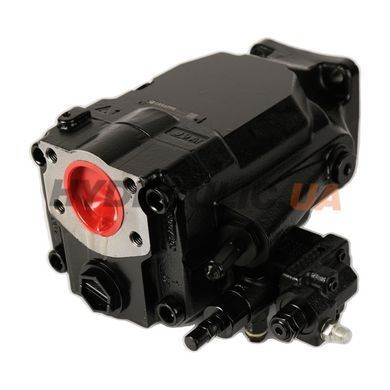

Насос аксіально-поршневий змінного робочого об’єму CASAPPA TVP 60.60 (для PTO)

TVP 60.60 — компактний аксіально-поршневий насос зі шворневою плитою для відкритого контуру та прямого монтажу на коробку відбору потужності (PTO). Змінює подачу залежно від навантаження, забезпечуючи високу енергоефективність і низький шум у вантажних застосуваннях.

Ключові особливості

• Робочий об’єм Vmax: ≈ 60,6 см³/об (механічний діапазон регулювання в межах серії).

• Регулятор: PV — тисковий компенсатор (насос «дестрокується», підтримуючи заданий тиск у лінії).

• Налаштування пружини: RP0 — базовий діапазон уставки (тиск задається гвинтом регулятора).

• Монтаж на PTO: вал “16” (шпонковий), фланець Z0 (стандартний для вантажних PTO).

• Порти: компоновка P (задні); MF — всмоктувальний фланець SAE, GF — напірний фланець SAE.

• Призначення: крани-маніпулятори, мультилифти, самонавантажувачі, тенти/платформи, прес-установки, комунальна техніка.

Гідравлічні параметри

• Робочий тиск: до 350 бар (безперервно), до 400 бар (піковий).

• Допустима швидкість обертання при Vmax: до ≈2300 об/хв.

• Орієнтовна теоретична подача (V = 60,6 см³/об):

  • 60,6 л/хв @ 1000 об/хв

  • 72,7 л/хв @ 1200 об/хв

  • 90,9 л/хв @ 1500 об/хв

  • 109,1 л/хв @ 1800 об/хв

  • 121,2 л/хв @ 2000 об/хв

  • 139,4 л/хв @ 2300 об/хв

• Орієнтовна потужність на валу (для оцінки підбору PTO):

  • при 350 бар: 35,4 → 81,3 кВт у діапазоні 1000–2300 об/хв

  • при 400 бар: 40,4 → 92,9 кВт у діапазоні 1000–2300 об/хв

  Фактичні значення залежать від ККД та реальної уставки регулятора PV.

Конфігурація моделі (розшифрування коду)

• TVP60.60D — серія TVP для вантажних застосувань, Vmax ≈ 60,6 см³/об (версія D).

• 16Z0 — тип вала та монтажного фланця під PTO.

• PMF/GF — заднє розташування портів; всмоктувальний фланець MF та напірний фланець GF (SAE).

• N — виконання/орієнтація згідно заводської комплектації (уточнюється під PTO).

• PV — тисковий компенсатор; RP0 — базова пружина/діапазон уставки.

• G — варіант виконання (серійний індекс).

• DI (MTR) — заводський індекс/пакет для монтажу на привод від двигуна/PTO.

Вимоги до рідини та монтажу

• Робоча рідина: мінеральна гідравлічна олива класу HLP (DIN 51524).

• Оптимальна в’язкість: 15…35 cSt; допустимо 10…1500 cSt (на пуску — коротка й пряма всмоктувальна лінія).

• Чистота: не гірше ISO 4406 20/18/15 (рекомендовано фільтрацію βx(c)≥75).

• Всмоктування (абс.): орієнтовно 0,8…2,0 бар; дренаж компенсаторів: до ≈1,5 бар (абс.).

• Перший запуск: обов’язково заповнити насос оливою; уникати «сухого» пуску.

Для чого підходить

Системи з тривалими стояннями на тиску й частими спрацьовуваннями виконавчих механізмів: гідроборти, кранові надбудови, навантажувальні системи з великими тисками й потребою економії пального за рахунок автоматичного «скидання» подачі на тиску (регулятор PV).
